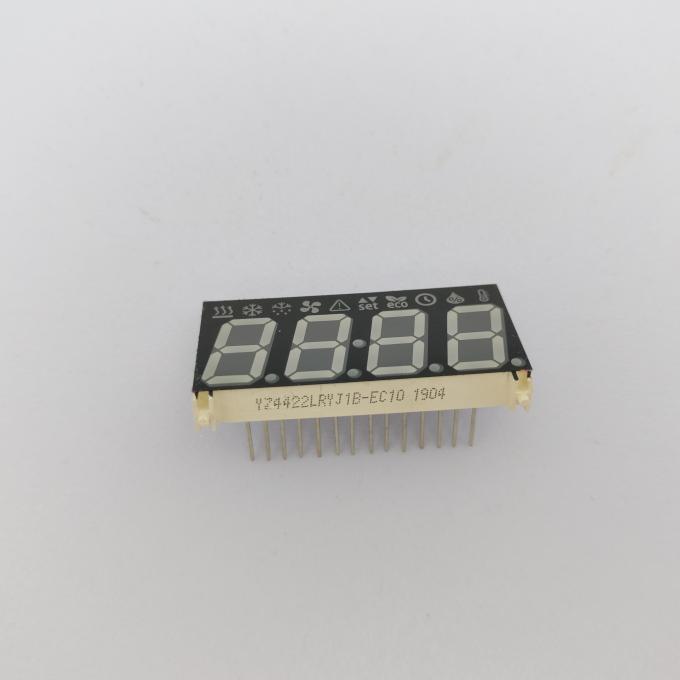

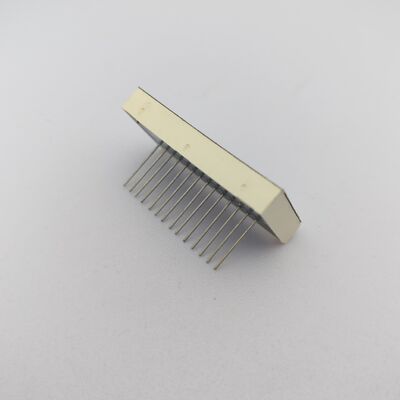

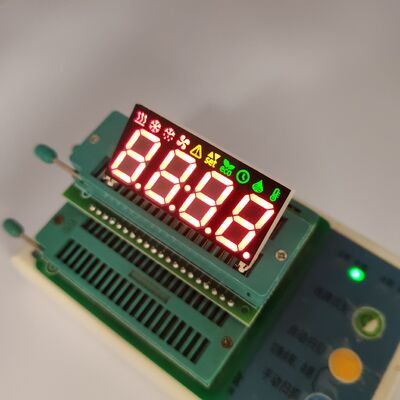

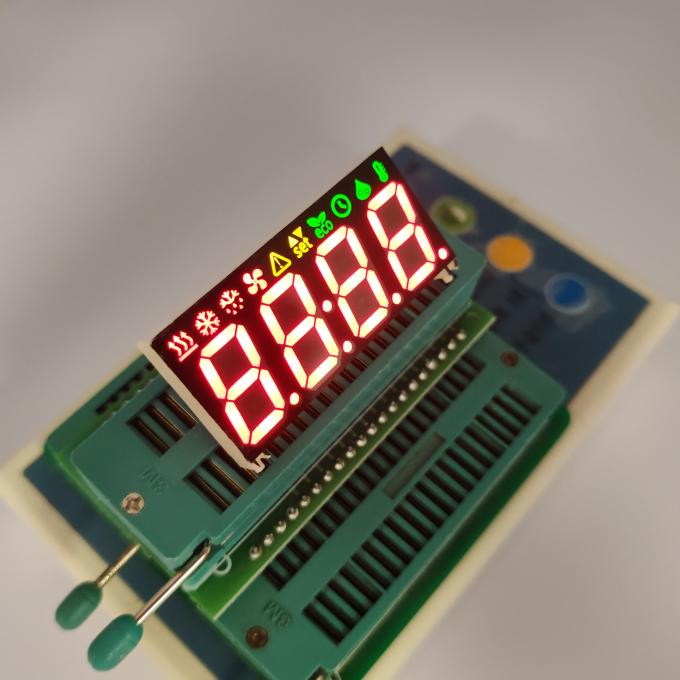

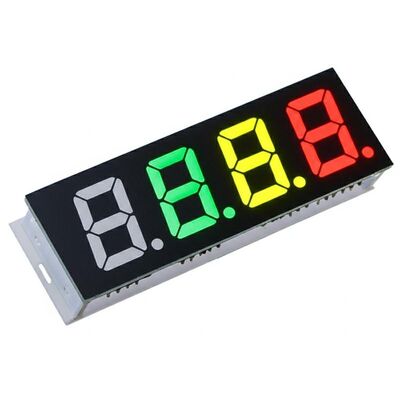

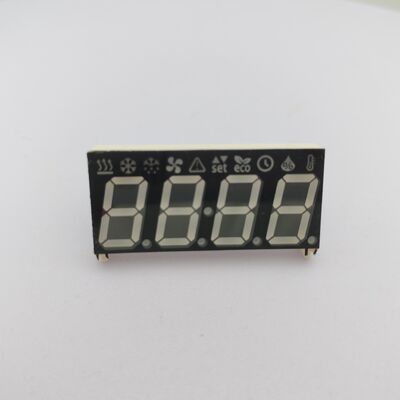

Drie-kleurige statusweergave voor wisselstroomcontrollers: 4-cijferige 7-segment LED (rood/geel/groen)

• Absolute maximale waarden ((Ta=25oC)

  Parameter	Symbool	Ratings	Eenheid
  Vooruitstroming ((per dobbelsteen)	Ipm	20	mA
  Omgekeerde spanning ((per dobbelsteen)	Vr	5	V
  Krachtverlies per dobbelsteen	Pm	80	mW
  Werktemperatuurbereik	Topr	-40~+85	oC
  Temperatuurbereik voor opslag	Tstg	-40~+85	oC
  Temperatuur van de soldeer ((≤ 3 seconden)	De	260	oC

• Code: Geel-groen-J

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	30		40	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	569		574	nm

• Code:Amber/Geel -Y

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.5	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	60		80	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	585		595	nm

• Code: Oranje -F

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	60		80	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	600		605	nm

• Code: Super helderrood -R

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	50		60	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	630		635	nm

• Code: Ultra Bright Red - UR

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	80		100	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	625		635	nm

• Code:Pure Green -G

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.6		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		180	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	515		525	nm

• Code: Ultra Bright Blue - BH

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		140	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	460		465	nm

• Code:Ultra Bright White -WH

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		140	MCD
  LED-kleurtemperatuur	K	Als = 10mA	5500	20	6800	K
  Chromatische coördinaten	X/Y	Als = 10mA	0.29,0.32		0.30,0.33	nm
