Gepersonaliseerde ultrawit/rood 4-cijferige 7-segment LED-displaymodule voor elektrische meterpanelen (gemeenschappelijke anode)

Gepersonaliseerde ultrawit/rood 4-cijferige 7-segment LED-displaymodule voor elektrische meterpanelen (gemeenschappelijke anode)

Merknaam:	LIGHT-BO
Modelnummer:	LB6020IRW1B
MOQ:	Kindertype
Prijs:	Negotiate
Betalingsvoorwaarden:	T/T, Western Union
Toeleveringsvermogen:	20000 pc's/dag

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

ISO9001&RoHS

Opslagtemperatuur:

-35°C~+85°C

Producttype:

SMD-technologie

Schermafmeting:

Op maat gemaakt

Polatiteit:

CC & CA

Type:

Standaard

Pin -nummer:

8 links + 16 rechts

Voordeel:

Hoog rendement, laag energieverbruik

LED-kleur:

oranje

Egmentkleur:

Micky wit of hetzelfde als kleur uitstralen

Helderheid:

12-230 mcd

Kleur uitzenden:

Super Helder Rood

Specificatie:

22,5*14*7,2MM

Pixels:

ES5500

Typ van cijfer:

4-cijferige type

Verpakking Details:

EPE+Karton

Levering vermogen:

20000 pc's/dag

Markeren:

Gepersonaliseerde 7-segment LED-displaymodule

Ultrawit-rood LED-display met 4 cijfers

Gemeenschappelijk anode 7-segment display voor meters

Productbeschrijving

Aangepaste Ultra Wit/Rood 4-cijferige 7-segment LED-displaymodule voor elektrische meterpanelen (gemeenschappelijke anode)

Speciaal afgestemd op elektrische meettoepassingen, is deze 4-cijferige 7-segment LED-displaymodule uw ideale keuze voor nauwkeurige, betrouwbare digitale uitlezingen. Ontworpen om naadloos te integreren in elektriciteitsmeters, combineert het ultraheldere verlichting met stabiele prestaties, wat zorgt voor een duidelijke zichtbaarheid, zelfs in schemerige of afgesloten meterbehuizingen.

Belangrijkste specificaties

Displaytype: 4-cijferige 7-segment LED-module (aanpasbaar)
Buitenafmetingen: 60 × 20 × 8 mm (compact ontwerp voor meterpanelen)
Cijferhoogte: 14,2 mm (0,56 inch) - duidelijke zichtbaarheid vanaf een afstand
Polariteit: Gemeenschappelijke anode (geoptimaliseerd voor meterbesturingscircuits)
Lichtkleur: Ultrahelder wit en rood (aangepaste kleuren op aanvraag beschikbaar)
Compatibiliteit: Volledig compatibel met standaard driver-IC's, eenvoudig te integreren

Kernvoordelen

• Superieure helderheid: Hoge luminantie-output zorgt voor gemakkelijke leesbaarheid in meterbehuizingen met weinig licht of in heldere buitenomgevingen

• Uniforme lichtverdeling: Elk segment gloeit gelijkmatig zonder donkere plekken of ongelijke helderheid

• Energiebesparend ontwerp: Extreem laag stroomverbruik en minimale stroomafname voor langdurige, 24/7 werking

• Uitzonderlijke betrouwbaarheid: Gebouwd om continu gebruik te weerstaan in ruwe of temperatuurwisselende omgevingen

• Flexibele aanpassing: Verkrijgbaar in meerdere kleuren met een compacte vormfactor voor standaard meterpanelen

Toepassingsscenario's

Deze module is speciaal ontworpen voor elektrische meetsystemen, waaronder:

Slimme elektriciteitsmeters (residentieel & industrieel)
Energiebewakingsapparaten
Nutsbedrijf besturingspanelen
Elektrische meetinstrumenten
Industriële meterdisplays

Kwaliteit & Naleving

RoHS-conform, voldoet aan internationale milieunormen
Grondig getest op duurzaamheid en lange levensduur
Eenvoudig te installeren op printplaten, waardoor productietijd en kosten worden verlaagd

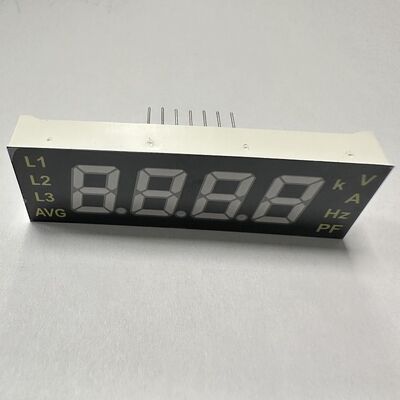

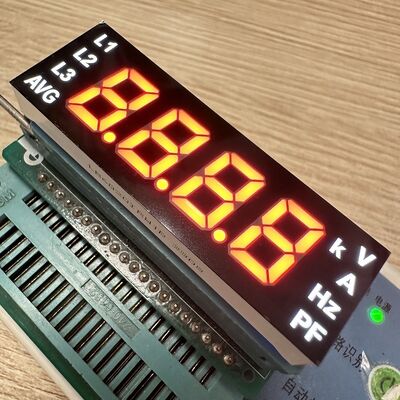

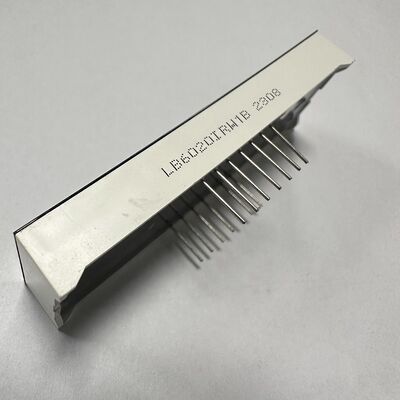

Productafbeeldingen

Levertijd

Aantal (stuks)	1 - 100	101 - 1000	> 1000
Geschatte levertijd (dagen)	5	15	in afwachting

Absolute maximale waarden (Ta=25 ºC)

Parameter	Symbool	Waarden	Eenheid
Voorwaartse stroom (per chip)	Ipm	20	mA
Omgekeerde spanning (per chip)	Vr	5	V
Vermogensdissipatie (per chip)	Pm	80	mW
Bedrijfstemperatuurbereik	Topr	-40~+85	ºC
Opslagtemperatuurbereik	Tstg	-40~+85	ºC
Soldeertemperatuur (≤3 seconden)	Th	260	ºC

LED Technische Parameters

Geel Groen (Code: J)

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.4	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	30		40	mcd
Spectrumbreedte van halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	569		574	nm

Amber/Geel (Code: Y)

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.5	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	60		80	mcd
Spectrumbreedte van halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	585		595	nm

Oranje (Code: F)

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.4	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	60		80	mcd
Spectrumbreedte van halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	600		605	nm

Super Helder Rood (Code: R)

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	50		60	mcd
Spectrumbreedte van halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	630		635	nm

Ultra Helder Rood (Code: UR)

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	80		100	mcd
Spectrumbreedte van halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	625		635	nm

Zuiver Groen (Code: G)

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	2.6		3.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	120		180	mcd
Spectrumbreedte van halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	515		525	nm

Ultra Helder Blauw (Code: BH)

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	2.8		3.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	120		140	mcd
Spectrumbreedte van halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	460		465	nm

Ultra Helder Wit (Code: WH)

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	2.8		3.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	120		140	mcd
LED Kleurtemperatuur	K	If=10mA	5500	20	6800	K
Chromaticiteitscoördinaten	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

Fabrikant Informatie

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MERK: LIGHT-BO)

Opgericht in 2006, zijn wij een bedrijf dat R&D, productie en verkoop van opto-elektronische LED-displays integreert. ISO 9001:2015 gecertificeerd bedrijf voor kwaliteitsmanagementsystemen met meer dan 15 jaar OEM- en ODM-ervaring.

LIGHTBO heeft zich ertoe verbonden hoogwaardige en goedkope aangepaste oplossingen te bieden om klanten te helpen kosten te verlagen en concurrentievermogen te vergroten.

Producttoepassingen

7-segment LED-display, Aangepast LED-display, Numeriek LED-display, Dot matrix LED-display, veel gebruikt voor huishoudelijke apparaten, temperatuurindicatoren, vochtigheidsindicatoren, koelkastregelaars, thermostatenindicatoren, verwarmings- en koelregeling en meer.

Certificeringen

Kantoor en fabriek overzicht

Bedrijfsexposities

Verzenddiensten

Veelgestelde vragen

V1: Bent u een handelsonderneming of fabrikant?

A: Wij zijn een originele fabrikant met meer dan 20 jaar ervaring in opto-elektronische LED-displays.

V2: Wat zijn uw belangrijkste producten?

A: Onze belangrijkste producten omvatten 7-segment LED-displays, SMD LED-displays, Dot matrix LED-displays, Pijl LED-displays, Aangepaste ontwerp LED-displays, LED-lichtbalken, Through hole LED's, SMD LED's, LED-achtergrondverlichting, en meer.

V3: Wat is uw MOQ?

A: Onze MOQ is 1000 stuks. We kunnen ook proefbestellingen en kleine bestellingen accepteren met een hoeveelheid minder dan onze MOQ.

V4: Kan ik vóór het plaatsen van een bestelling enkele monsters ontvangen om te testen?

A: Ja. We kunnen 5-10 gratis monsters leveren voor uw testen, maar de vrachtkosten worden gedragen door de klant.

V5: Hoe lang is uw levertijd?

A: Levertijd: Ongeveer 10-20 dagen; Afhankelijk van de bestelhoeveelheid en grondstoffen. Als u een dringende bestelling heeft en we hebben grondstoffen op voorraad, kunnen we ons productieplan aanpassen om het binnen 7-10 dagen klaar te maken.

V6: Wat zijn uw betalingsvoorwaarden?

A: We accepteren bankoverschrijving, T/T, Western Union en Paypal voor kleine bedragen. Details van betaalmethoden kunnen worden onderhandeld.

V7: Kunt u mij FOB-prijzen offreren?

A: Ja. We kunnen u prijzen offreren op basis van incoterms EXW, FOB, CIF, DDP.

V8: Hoe kan ik uw catalogus en prijslijst krijgen?

A: Ja. Laat ons uw e-mailadres weten of neem rechtstreeks contact met ons op via de website voor onze catalogus en prijslijst.

V9: Kan ik over de prijzen onderhandelen?

A: Ja, we kunnen kortingen overwegen voor bulkbestellingen.

V10: Hoeveel zullen de verzendkosten bedragen?

A: Het hangt af van de grootte van uw zending en de verzendmethode. We zullen de kosten aan u aanbieden zoals u heeft gevraagd.

V11: Kunt u producten met een aangepast ontwerp maken?

A: Ja, OEM & ODM-service zijn beschikbaar. We kunnen de maten, LED-kleur en functionele iconen aanpassen aan uw vereisten.

V12: Als ik mijn ontwerp stuur, kunt u het dan alleen voor mij maken en het aan niemand anders laten zien?

A: Ja, we zullen het niet laten zien of aan anderen verkopen zonder uw toestemming.

V13: Wat is de levertijd van monsters voor aangepaste producten?

A: De levertijd van monsters zal ongeveer 20-25 werkdagen zijn na ontvangst van de matrijskosten en goedkeuring van de matrijsafbeelding door de klant.

V14: Wat zijn de verzendmethoden?

A: We verzenden de goederen meestal per DHL, FEDEX, UPS, EMS, PER LUCHT, PER ZEE, etc., u kunt ook de andere manier kiezen die het beste bij u past.

V15: Hoe zorgt u voor de kwaliteit van uw producten?

A: Wij zijn ISO 9001 QMS-gecertificeerde fabrikanten met meer dan 20 jaar ervaring. We voeren tweemaal 100% test uit voor al onze producten vóór verzending.
