4 cijfers 7 segment LED-display gemeenschappelijke anode voor instrumentenpaneel

4-cijferig gemeenschappelijke anode 7-segment LED-display voor instrumentenpanelen

Productoverzicht

Dit 4-cijferige gemeenschappelijke anode 7-segment LED-display van Light-Bo is een industriële oplossing die is geoptimaliseerd voor instrumentenpanelen, digitale indicatoren en besturingssystemen voor huishoudelijke apparaten. Met een high-contrast ontwerp met gele segmenten op een zwarte ondergrond, een lichtsterkte van 100-120 mcd en een evenwichtige X/Y-verhouding (0,29-0,31), levert het heldere, uniforme numerieke uitlezingen van temperatuur, vochtigheid, snelheid en foutcodes van apparatuur.
Met een productiecapaciteit van 30.000 stuks/dag, een levertijd van 10-15 dagen en een MOQ van 1000 stuks, voldoet het aan de behoeften van grootschalige productie van leveranciers van instrumenten en apparaten. Het display ondersteunt multi-color emissie-opties, biedt snelle warmteafvoer en een laag stroomverbruik, en voldoet aan RoHS-normen - ideaal voor 24/7 stabiele werking in industriële apparatuur en huishoudelijke elektronica.

Kern Technische Specificaties

Belangrijkste kenmerken (Geoptimaliseerd voor instrumentenpaneel)
1. High-Contrast Zichtbaarheid voor Nauwkeurige Parameteruitlezing
Geel Segmenten + Zwarte Oppervlakte Contrast: Elimineert omgevingslicht (fabrieksverlichting, kamerverlichting) en zorgt ervoor dat 4-cijferige waarden (bijv. "0250" rpm, "25.50" °C, "E123" foutcode) helder en gemakkelijk leesbaar zijn op 1-3 meter.
100-120mcd Hoge Lichtsterkte: Levert heldere, oogvriendelijke verlichting zonder overmatig stroomverbruik, perfect voor het bekijken van instrumentenpaneelgegevens van dichtbij.
Continue Uniforme Segmenten: ≤5% helderheidsvariatie over alle segmenten voorkomt cijfervervorming, cruciaal voor het onderscheiden van precieze waarden zoals "25.0°C" vs "250°C" in industriële temperatuurindicatoren.
2. Industriële Duurzaamheid & Thermische Stabiliteit
Snelle Warmteafvoer: Ontworpen met hittebestendige epoxy materialen en een geoptimaliseerd circuitontwerp, voorkomt oververhitting tijdens langdurige 24/7 werking - ideaal voor krachtige industriële instrumenten en huishoudelijke apparaten met krappe behuizingsruimtes.
Laag Stroomverbruik & Extreem Lage Stroom: 10-15mA voorwaartse stroom minimaliseert het energieverbruik voor batterijgevoede draagbare instrumenten en vermindert het stand-by stroomverbruik voor AC-gevoede apparaten, waardoor de operationele kosten worden verlaagd.
Stabiele Prestaties in Variabele Omgevingen: Bestand tegen temperatuurschommelingen (-10°C tot 60°C) en kleine trillingen van machinebewerking, waardoor geen flikkering of segmentuitval optreedt in industriële werkplaatsen of woonomgevingen.
3. Fabrikantvriendelijke Eenvoudige Integratie & Hoge Efficiëntie
Gemeenschappelijke Anode IC-compatibiliteit: Werkt naadloos met mainstream driver-IC's (bijv. MAX7219, HT1621, TM1637) en microcontrollers (Arduino, ESP32, PLC's) die veel worden gebruikt in instrumentenpanelen. Vereenvoudigt het circuitontwerp voor real-time dataweergave, drempelwaarschuwingen en parameterkalibratie.
Hoge Productiecapaciteit & Tijdige Levering: 30.000 stuks/dag output en 10-15 dagen levering voldoen aan krappe projecttijdlijnen voor grootschalige instrumenten- en huishoudelijke apparatenproductie, terwijl EXW-handelsvoorwaarden flexibele logistieke opties bieden voor wereldwijde klanten.
Eenvoudige Montage: Gestandaardiseerd door-gat/SMT pinout-ontwerp ondersteunt geautomatiseerde productielijnen, waardoor de montagetijd en arbeidskosten voor fabrikanten worden verminderd.
4. Multi-Color Veelzijdigheid voor Functionele Differentiatie
Optionele emissiekleuren maken gericht gebruik in diverse toepassingsscenario's mogelijk:
Rood: Hoge zichtbaarheid voor over-limit alarmen
Puur Groen: Normale/optimale statusaanwijzingen
Amber: Warme tinten voor timers van huishoudelijke apparaten
Blauw: Moderne esthetiek voor premium smart home apparaatpanelen

Toepassingen
Dit display is speciaal gebouwd voor instrumentenpanelen en digitale uitleessystemen met meerdere scenario's:
Industriële Instrumenten: Temperatuur-/vochtigheidsindicatoren, procesbesturingsapparatuur, motorsnelheidsmonitoren, test- en meetapparatuur.
Huishoudelijke Elektronica: Set-top box kanaal-/volumeweergaven, bedieningspanelen voor slimme apparaten, digitale timers, klimaatregelaars.
Algemene Digitale Indicatoren: Batterijniveau-monitoren, draagbare omgevingssensoren, gegevensuitlezingen van fitnessapparatuur.

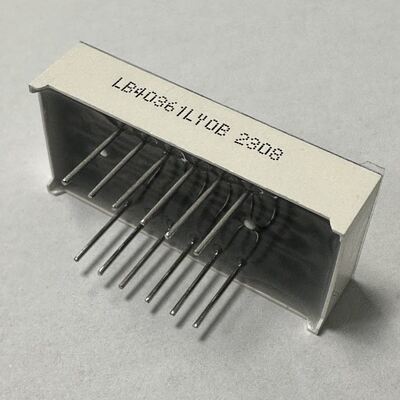

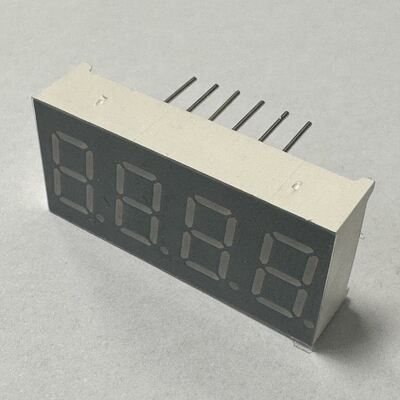

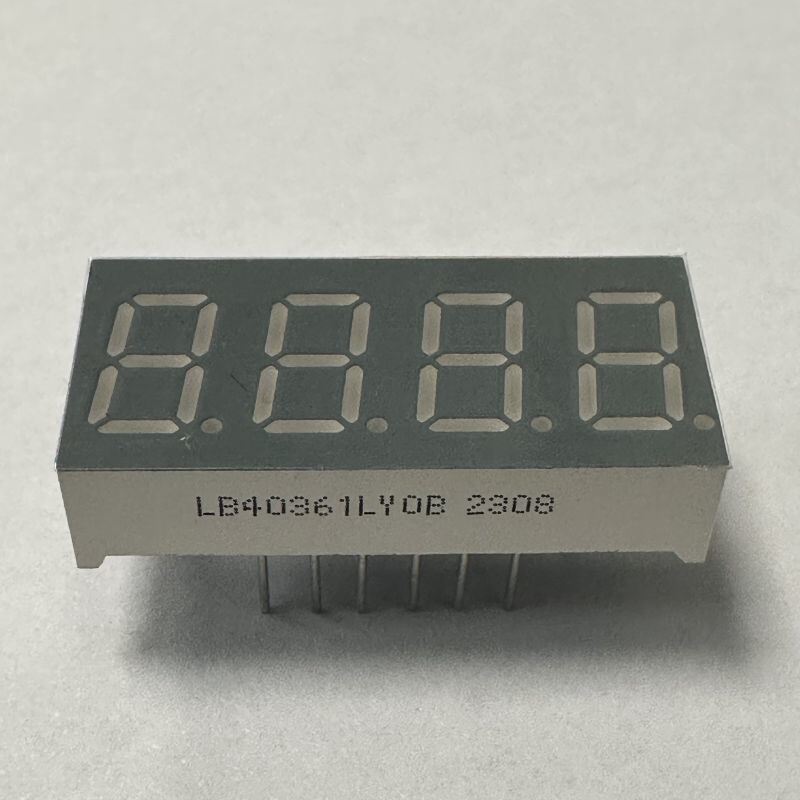

Productafbeelding

Absolute Maximum Ratings(Ta=25ºC)

Code:Geel Groen- J

Code:Amber/Geel -Y

Code:Oranje -F

Code:Super Helder Rood -R

Code:Ultra Helder Rood -UR

Code:Puur Groen -G

Code:Ultra Helder Blauw -BH

Code:Ultra Helder Wit -WH

    Shenzhen Guangzhibao Technology Co., Ltd. (Merk: Light-Bo) opgericht in 2006, een bedrijf dat R&D, productie en verkoop van opto-elektronische LED-displays integreert. ISO 9001 2015 Quality Management Systems gecertificeerd bedrijf. Met meer dan 15 jaar OEM- en ODM-ervaring.
    Light Bo heeft zich gecommitteerd om hoogwaardige en goedkope op maat gemaakte oplossingen te bieden om klanten te helpen de kosten te verlagen en de concurrentiepositie te verbeteren.

    7 Segment LED-display, Aangepast LED-display, Numeriek LED-display, Dot matrix LED-display, veel gebruikt voor huishoudelijke apparaten, temperatuurindicatoren, vochtigheidsindicatoren, koelkastcontroller, thermostaatindicator, verwarmings- en koelregeling enzovoort.
