Superhelder Rood 0,36-inch (9,2 mm) 3-cijferig 7-segment Common Anode LED-display voor temperatuur-/vochtigheidsindicatoren

Superhelder Rood 0,36-inch (9,2 mm) 3-cijferig 7-segment Common Anode LED-display voor temperatuur-/vochtigheidsindicatoren

Productoverzicht
Introductie van het Superheldere Rode 0,36-inch 3-cijferige 7-segment Common Anode LED-display—een precisie numerieke oplossing ontworpen voor temperatuur-/vochtigheidsindicatoren, huishoudelijke apparaten en audioapparatuur. Ontworpen met prioriteit voor zichtbaarheid, energie-efficiëntie en naadloze integratie, blinkt dit display uit in het leveren van duidelijke, betrouwbare uitlezingen voor dagelijkse omgevingsmetingen: kamertemperatuur (bijv. “23°C”), binnenshuis vochtigheid (bijv. “55% RV”) of proceswaarden (bijv. “180” voor timer).
De karakterhoogte van 9,2 mm zorgt voor leesbaarheid vanaf 0,5–1,5 meter (typische afstand voor aanrechtindicatoren of apparaatpanelen), terwijl de slanke afmetingen van 22,5×14×7,2 mm passen in ruimtebeperkte ontwerpen—van mini-vochtigheidssensoren tot frontpanelen van audioversterkers. Het gele epoxy zwarte oppervlak verbetert het contrast met superhelder rood licht, waardoor fel omgevingslicht (bijv. zonlicht, keukenverlichting) wordt doorgesneden zonder vermoeide ogen.
Met common anode polariteit, laag stroomverbruik en RoHS/REACH-conformiteit, balanceert dit display duurzaamheid, milieuvriendelijkheid en prestaties—ideaal voor 24/7 werking in temperatuur-/vochtigheidstrackers en elektronica voor dagelijks gebruik.

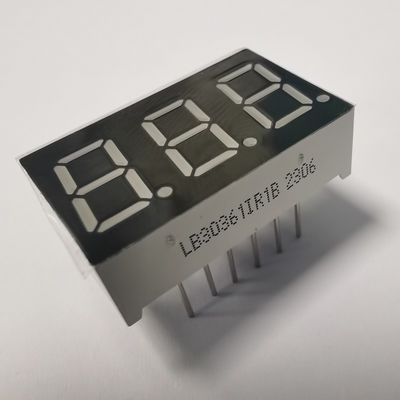

Hoofdafbeelding

Belangrijkste kenmerken (geoptimaliseerd voor temperatuur-/vochtigheidsindicatoren)
1. Superieure zichtbaarheid voor omgevingsuitlezingen
Superheldere Rode Verlichting: Rood licht (hoge lichtsterkte) valt op in heldere omgevingen (bijv. zonovergoten woonkamers, drukke werkplaatsen) — cruciaal voor snelle, nauwkeurige controles van temperatuur/vochtigheid (bijv. het verifiëren van “30°C” hittegolven of “70% RV” hoge vochtigheid).
Geel Epoxy Zwart Oppervlak: De gele epoxybasis onder het zwarte oppervlak verzacht fel rood licht (waardoor vermoeide ogen worden verminderd) en verhoogt tegelijkertijd het contrast tussen segmenten en achtergrond—zorgt ervoor dat cijfers (0-9) en decimalen (bijv. “24,5°C”) scherp blijven, geen schittering of uitwassing.
Zelfs Segmentverlichting: De lichtsterkte is gelijkmatig verdeeld over alle segmenten (geen “hotspots” of dimme randen) — garandeert consistente leesbaarheid van fijne waarden (bijv. “51% RV” vs. “52% RV”) die belangrijk zijn voor comfort of procescontrole.
2. Compact & Industrieel-Grade Ontwerp
Slanke afmetingen van 22,5×14×7,2 mm: Geoptimaliseerd voor ruimtebeperkte apparaten—past in draagbare temperatuur-/vochtigheidsmonitoren, slanke slimme thermostaten of frontpanelen van audioapparatuur zonder dat er herontwerpen nodig zijn.
Industriële Standaardgrootte: Volgt wereldwijde 0,36-inch 3-cijferige displayvoetafdrukken—maakt drop-in vervanging mogelijk voor verouderde displays (bijv. het upgraden van oude groene indicatoren naar rood in bestaande vochtigheidspanelen) zonder PCB's te wijzigen, wat tijd en kosten bespaart.
Common Anode Polariteit: Werkt met standaard driver-IC's (bijv. MAX7219, TM1638, HT1621) die veel worden gebruikt in temperatuur-/vochtigheidsindicatoren—vereenvoudigt het circuitontwerp, geen behoefte aan aangepaste polariteitsadapters.
3. Energie-efficiënt & Duurzaam
Laag stroomverbruik (extreem lage stroom): Minimaliseert het energieverbruik (typisch 5-10mA/LED), waardoor de levensduur van de batterij voor draagbare indicatoren (bijv. handheld vochtigheidsmeters) wordt verlengd en het elektriciteitsverbruik voor aangesloten apparaten (bijv. aan de muur gemonteerde thermostaten) wordt verminderd.
Lange levensduur (50.000+ uur): Hoogwaardige rode LED-chips zijn bestand tegen continu gebruik, wat overeenkomt met de levensduur van 8–10 jaar van de meeste huishoudelijke apparaten en indicatoren—waardoor onderhoudstijd wordt verminderd (cruciaal voor 24/7 procesindicatoren).
Stabiele Prestaties: Bestand tegen temperatuurschommelingen (-10°C tot 50°C, typisch voor binnen/buiten gebruik) en kleine trillingen (bijv. bas van audioapparatuur, beweging van ventilator van apparaten)—behoudt helderheid, geen flikkering tijdens waarde-updates.
4. Veelzijdigheid & Conformiteit
RoHS/REACH-conform: Vrij van lood, kwik en schadelijke stoffen—voldoet aan strenge wereldwijde milieunormen, veilig voor thuisgebruik en export naar markten zoals de EU, Noord-Amerika en Azië.
Multi-Color Opties: Naast superhelder rood, verkrijgbaar in blauw (moderne esthetiek), groen (normale statusaanwijzingen), wit (neutrale uitlezingen), amber, oranje en geel—flexibel voor functionele behoeften (bijv. rood voor “hoge temp” waarschuwingen, groen voor “normale” vochtigheid).

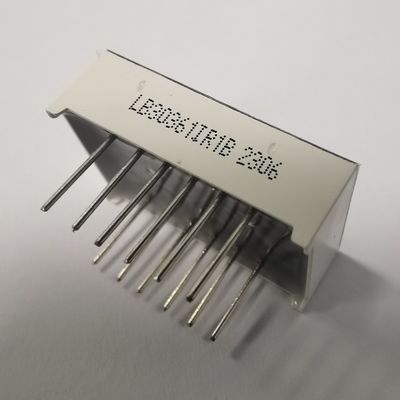

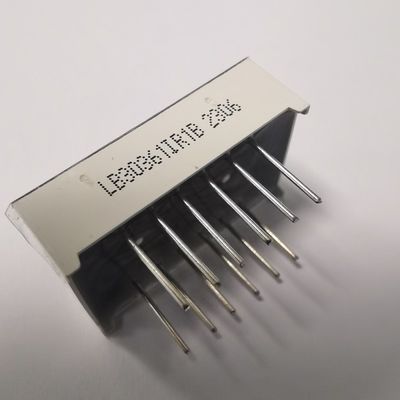

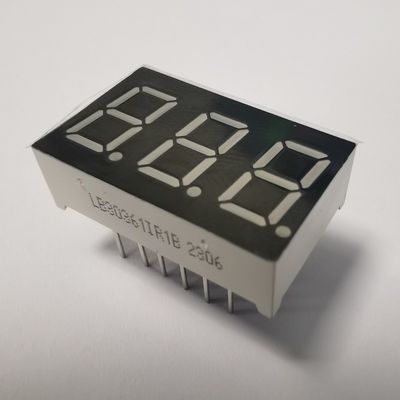

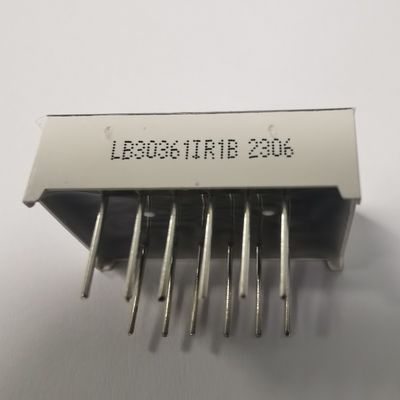

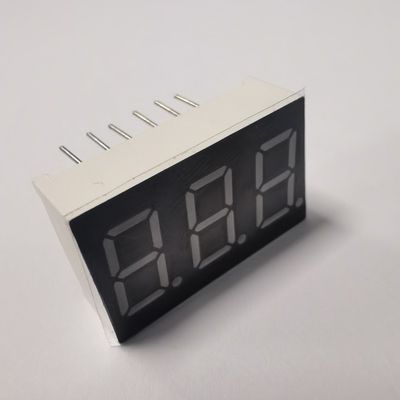

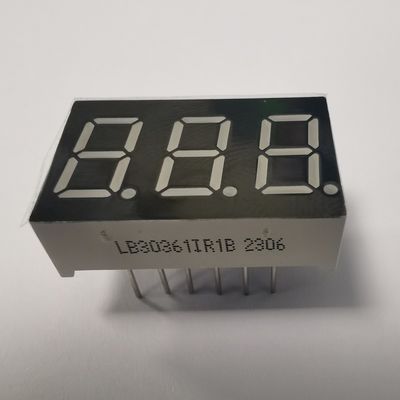

Detailafbeelding

Technische specificaties

Categorie	Parameter	Specificatie (geoptimaliseerd voor temperatuur/vochtigheid)
Basisontwerp	Displaytype	3-cijferig 7-segment LED-display (ondersteunt decimalen voor precisie metingen)
	Polariteit	Common Anode
	Karakterhoogte	0,36 inch (9,2 mm)
	Buitenafmetingen (L×B×H)	22,5 × 14 × 7,2 mm
	Segment/Oppervlakteafwerking	Geel Epoxy met Zwart Oppervlak
Optische prestaties	Emitting Kleur	Primair: Superhelder Rood; Optioneel: Blauw/groen/wit/amber/oranje/geel
Elektrische parameters	Voorwaartse spanning (VF)	Geoptimaliseerd voor hoge lichtsterkte (typisch 1,8-2,2V per LED voor rood)
	Aanbevolen voorwaartse stroom	5-10mA per LED
	Stroomverbruik	Laag (energie-efficiënt voor continu gebruik)
Kwaliteit & Conformiteit	Kernvoordelen	Zelfs lichtverdeling, heldere omgevingsbetrouwbaarheid, stabiele prestaties
	Conformiteit	RoHS-conform, REACH-conform





Toepassingen
Dit display is afgestemd op omgevingsindicatoren en elektronica voor dagelijks gebruik, waaronder:
Temperatuur-/vochtigheidsindicatoren: Aan de muur gemonteerde monitoren (bijv. “22°C”/“50% RV”), draagbare sensoren (bijv. “18°C”/“65% RV”), of kascontrollers (bijv. “28°C”/“70% RV”).
Huishoudelijke elektronische apparaten: Magnetrons (kooktijd “02:30”), koelkasten (temp “5°C”), of luchtreinigers (filterlevensduur “90 dagen”).
Audio-/instrumentpanelen: Versterkers (volumeniveaus), AV-receivers (kanaalnummers) of industriële procespanelen (timer “120s”).
Numerieke displays: Batterijladers (lading “85%”), fitnesstrackers (calorieën “250”), of slimme huishub's (kamertemp “21°C”).

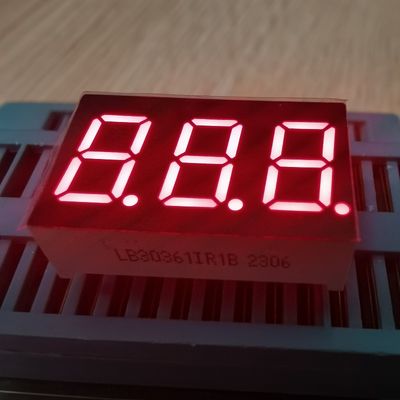

Toepassingsafbeelding



Waarom dit display kiezen voor temperatuur-/vochtigheidsindicatoren?
Duidelijkheid van omgevingsuitlezing: Rood licht + geel epoxy oppervlak zorgt voor zichtbaarheid in heldere/dimme ruimtes—geen verkeerde interpretatie van temperatuur-/vochtigheidswaarden die van invloed zijn op het comfort.
Ruimtebesparende pasvorm: Slanke afmetingen werken voor draagbare of aan de muur gemonteerde indicatoren, het is niet nodig om de behuizing van het apparaat te vergroten.
Energie- en kostenefficiëntie: Laag stroomverbruik vermindert de frequentie van batterijvervanging; lange levensduur vermindert onderhoudskosten.
Eenvoudige upgrades: Industriële standaardgrootte maakt drop-in vervanging voor oude displays mogelijk, waardoor de levensduur van bestaande indicatoren wordt verlengd.
Wereldwijde conformiteit: RoHS/REACH-certificering vereenvoudigt de export naar internationale markten, in overeenstemming met de veiligheidsnormen voor consumenten.



Bestel- en logistieke informatie
Minimale bestelhoeveelheid (MOQ): 300 stuks voor standaard superheldere rode modellen; 500 stuks voor aangepaste kleuren/configuraties.
Verpakking: Antistatische EPE + karton (elk display is afzonderlijk verpakt om het gele epoxy oppervlak en de pinnen te beschermen).
Levertijd: 5–7 dagen voor standaardmodellen; 10–12 dagen voor aangepaste kleuren.
Transport: Express (FedEx/DHL voor dringende monsters), Lucht (middelgroot volume), Zee (bulkproductieruns).



Absolute maximale waarden (Ta=25ºC)

Parameter	Symbool	Waarden	Eenheid
Voorwaartse stroom (per chip)	Ipm	20	mA
Omgekeerde spanning (per chip)	Vr	5	V
Stroomverbruik (per chip)	Pm	80	mW
Bedrijfstemperatuurbereik	Topr	-40~+85	ºC
Opslagtemperatuurbereik	Tstg	-40~+85	ºC
Soldeertemperatuur (3 sec)	Th	260	ºC

Code:R-Ultra helder wit

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning (Per chip)	Vf	If=20mA	2.8		3.2	V
Omgekeerde spanning (Per chip)	Vr	Ir=10uA	5			V
Lichtsterkte (Per chip)	Iv	If=20mA	100		140	mcd
Spectrum met halve waarde	λ	If=20mA		20		nm
Kleurtemperatuur		If=20mA	6000		6500	K
LED-levensduur 100.000 uur Absolute maximale waarde bij Ta=25ºC
