4-cijferig 0,56-inch (14.2mm) 7-segment LED-scherm Pure groen, gemeenschappelijke anode voor instrumentenpanelen en huishoudelijke apparaten

4-cijferig 0,56-inch (14,2 mm) 7-segment LED-display – Puur Groen, Gemeenschappelijke Anode voor Instrumentenpanelen & Huishoudelijke Apparaten

Productbeschrijving

Productoverzicht

Dit 4-cijferige 7-segment LED-display is ontworpen voor duidelijke, betrouwbare numerieke uitlezingen in instrumentenpanelen, huishoudelijke apparaten en digitale indicatoren—met een tekenhoogte van 0,56 inch (14,2 mm), compacte buitenafmetingen (50,3×19,0×8 mm) en levendige puur groene emissie. Geconfigureerd als gemeenschappelijke anode voor naadloze integratie in standaard circuits, onderscheidt het zich door een ontwerp met hoog contrast: witte segmenten op een zwarte ondergrond die schittering elimineert en scherpe zichtbaarheid garandeert, zelfs bij helder omgevingslicht. Met een lichtsterkte van 120-140 mcd levert het heldere, consistente verlichting en behoudt het tegelijkertijd energie-efficiëntie (2,8-3,2 V/LED voorwaartse spanning, 5-10 mA/LED voorwaartse stroom). Gebouwd voor duurzaamheid (stabiele prestaties, lange levensduur) en gebruiksgemak (IC-compatibiliteit, eenvoudige montage), ondersteunt het 6 extra emissiekleuren (rood, blauw, geelgroen, amber, oranje, puur wit) en voldoet het aan RoHS-conformiteit—waardoor het een veelzijdige oplossing is voor temperatuur-/vochtigheidsindicatoren, settopboxen en bedieningselementen voor huishoudelijke apparaten.

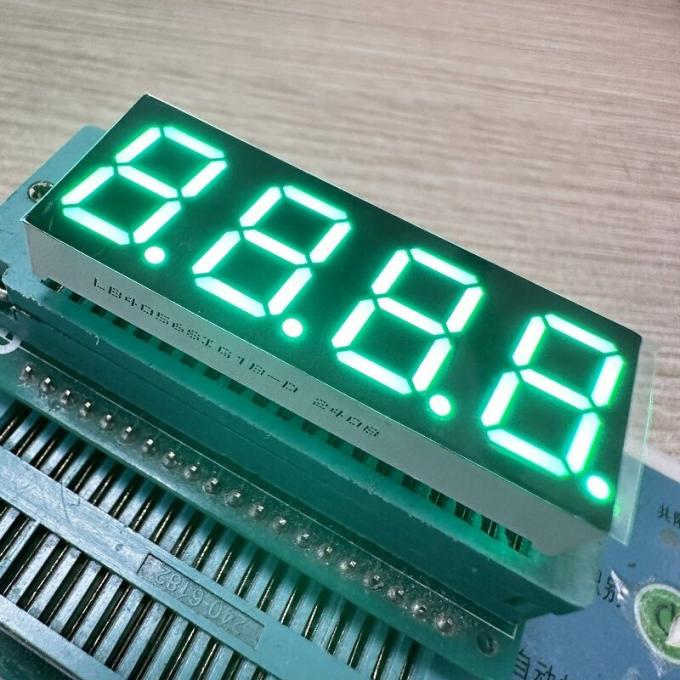

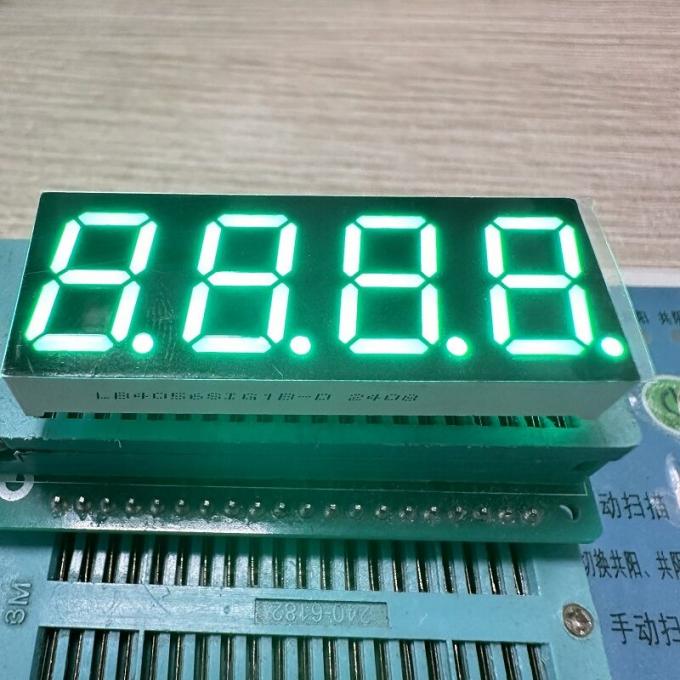

Hoofdafbeelding

Belangrijkste specificaties

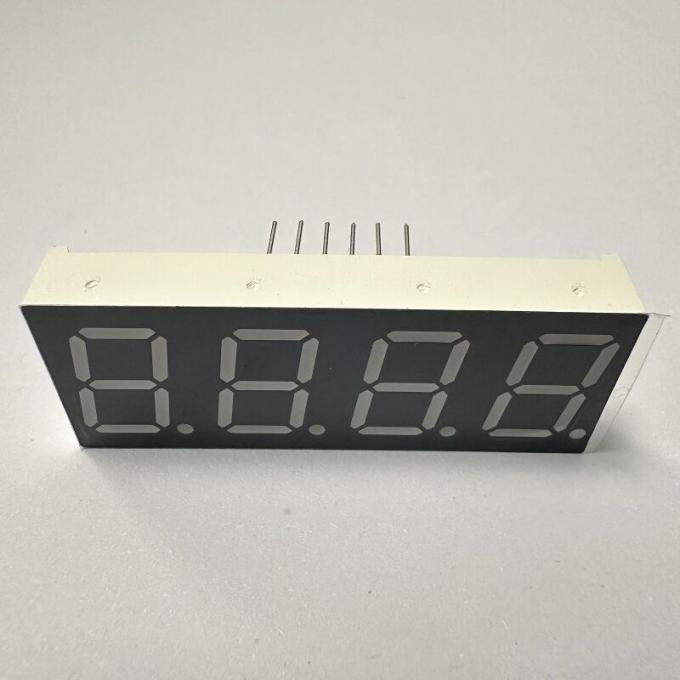

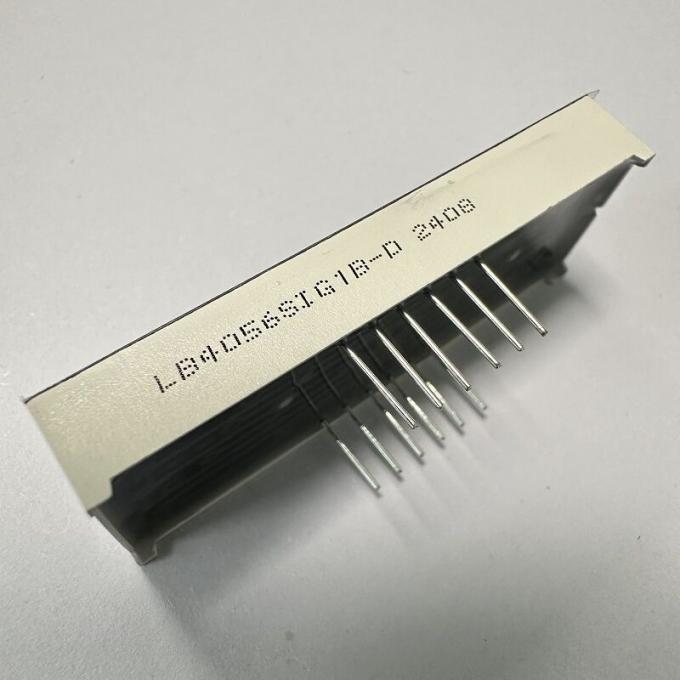

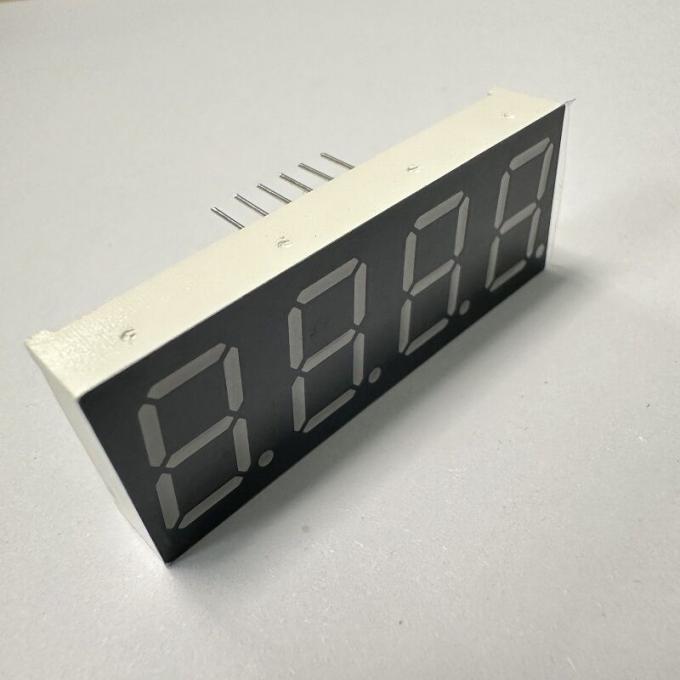

Detailafbeelding

Belangrijkste productkenmerken

1. Hoog contrast & Levendige puur groene emissie

Witte segmenten + zwarte ondergrond: Het sterke contrast elimineert reflectie van bovenlicht of zonlicht, waardoor cijfers (0-9) leesbaar blijven—cruciaal voor het aflezen van precieze waarden zoals temperatuur, vochtigheid of kanaalnummers van settopboxen.

Puur groene emissie (120-140 mcd): Het levendige, koel getinte groen is prettig voor de ogen bij langdurig kijken (ideaal voor instrumentenpanelen die door technici worden bewaakt) en valt op in gedimde omgevingen (bijv. bedieningspanelen van huishoudelijke apparaten in keukens met weinig licht).

2. Energie-efficiëntie & Duurzame prestaties

Extreem lage stroom (5-10 mA/LED): Minimaliseert het stroomverbruik, waardoor het geschikt is voor 24/7 bediende apparaten (bijv. altijd-aan temperatuur-/vochtigheidsindicatoren, settopboxen in stand-bymodus). Sluit aan bij milieuvriendelijke normen voor huishoudelijke apparaten en elektronica.

Stabiele prestaties & lange levensduur: Gebouwd met hoogwaardige LED-chips en duurzame inkapseling om bestand te zijn tegen spanningsschommelingen en milieuslijtage (bijv. vochtigheid in keukens, trillingen in industriële instrumentenpanelen). Zorgt voor consistente helderheid gedurende 50.000+ uur, waardoor onderhoudsbehoeften worden verminderd.

3. Eenvoudige integratie & Veelzijdigheid

Gemeenschappelijke anode polariteit: Past bij standaard circuitontwerpen voor instrumentenpanelen, huishoudelijke apparaten en digitale indicatoren—waardoor er geen behoefte is aan aangepaste spanningsomkering of adaptercircuits. Vereenvoudigt PCB-ontwerp en versnelt de productie voor merken.

IC-compatibel: Werkt naadloos met gangbare display driver IC's, waardoor plug-and-play integratie in bestaande besturingssystemen mogelijk is (geen herontwerp vereist voor settopboxen of temperatuurindicatoren).

Eenvoudig te monteren: Compacte afmetingen van 50,3×19,0×8 mm en gestandaardiseerde pin-indeling ondersteunen directe montage op PCB's of sockets—zelfs voor ruimtebeperkte opstellingen zoals slanke bedieningspanelen van huishoudelijke apparaten of dichte instrumentenpanelen.

4. Naleving van regelgeving & Kleurflexibiliteit

RoHS-conform: Vrij van beperkte stoffen, waardoor naleving van wereldwijde regelgeving voor consumentenelektronica, huishoudelijke apparaten en industriële apparatuur wordt gewaarborgd. Geen belemmeringen voor export naar belangrijke markten zoals de EU, Noord-Amerika of Azië.

Multi-kleuropties: Naast puur groen, voldoen 6 extra kleuren aan diverse ontwerpbehoeften:

Rood: Ideaal voor "waarschuwings" statussen.

Blauw: Geschikt voor moderne, strakke huishoudelijke apparaten.

Geelgroen/amber/oranje: Perfect voor warme, omgevingsdisplays.

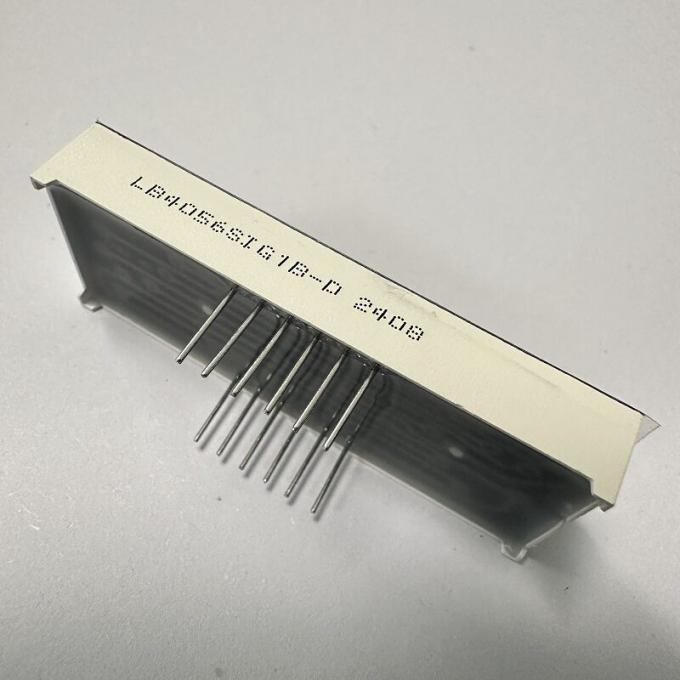

Detailafbeelding

Toepassingen

Op maat gemaakt voor numerieke uitleesscenario's in consumenten- en industriële toepassingen:

Instrumentenpanelen: Industriële meters (druk, debiet), automotive hulpdisplays (accuspanning, oliepeil) en medische apparatuur (eenvoudige numerieke metingen).

Huishoudelijke apparaten: Temperatuurregelingen van koelkasten, magnetron timers, elektrische ovens en inductiekookplaten (vermogensinstellingen).

Digitale indicatoren: Temperatuur-/vochtigheidsmonitoren, acculaders en digitale weegschalen (gewichtmetingen).

Settopboxen: Kanaalnummers, signaalsterkte en afspeeltijd.


• Absolute maximale waarden(Ta=25ºC)

  Parameter	Symbool	Waarden	Eenheid
  Voorwaartse stroom(per chip)	Ipm	20	mA
  Omgekeerde spanning(per chip)	Vr	5	V
  Vermogensdissipatie(per chip)	Pm	80	mW
  Bedrijfstemperatuurbereik	Topr	-40~+85	ºC
  Opslagtemperatuurbereik	Tstg	-40~+85	ºC
  Soldeertemperatuur(≤3 seconden)	Th	260	ºC

  Code:Geelgroen- J

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	30		40	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	569		574	nm



  Code:Amber/Geel -Y

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.5	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	60		80	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	585		595	nm



  Code:Oranje -F

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	60		80	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	600		605	nm



  Code:Super Helder Rood -R

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	50		60	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	630		635	nm



  Code:Ultra Helder Rood -UR

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	80		100	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	625		635	nm



  Code:Puur Groen -G

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2.6		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	120		180	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	515		525	nm


  Code:Ultra Helder Blauw -BH

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	120		140	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	460		465	nm

•

• Code:Ultra Helder Wit -WH

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	120		140	mcd
  LED kleurtemperatuur	K	If=10mA	5500	20	6800	K
  Chromatische coördinaten	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

    Shenzhen Guangzhibao Technology Co., Ltd. (Merk: Light-Bo) opgericht in 2006, een bedrijf dat R&D, productie en verkoop van opto-elektronische LED-displays integreert. ISO 9001 2015 Quality Management Systems gecertificeerd bedrijf. Met meer dan 15 jaar OEM- en ODM-ervaring.
    LightBo heeft zich gecommitteerd aan het leveren van hoogwaardige en goedkope op maat gemaakte oplossingen om klanten te helpen kosten te verlagen en de concurrentiepositie te verbeteren.

    7-segment LED-display, aangepast LED-display, numeriek LED-display, dot matrix LED-display, veel gebruikt voor huishoudelijke apparaten, temperatuurindicatoren, vochtigheidsindicatoren, koelkastcontroller, thermostaatindicator, verwarmings- en koelregeling enzovoort.
