5 cijfers 7 mm 7 segment LED-scherm Gewone anode Ultra helder wit voor frequentieomzetter

5 cijfers 7 mm 7 segment LED-scherm Gewone anode Ultra helder wit voor frequentieomzetter

Productbeschrijving

Productoverzicht

Light-Bo's 5-cijferig 7-segment LED-scherm, met een karakterhoogte van 0,28 inch (7 mm) en ultra heldere witte emissie, is ontworpen voor precisie in ruimtebeperkte apparaten.met compacte buitendimensies (38.6×10.2×8mm) en een hoogcontrastontwerp –witte segmenten op een zwart oppervlak – biedt een uitzonderlijke lichtsterkte (120-160mcd) met een laag stroomverbruik.dit scherm combineert stabiele prestaties, makkelijk te monteren en in overeenstemming met RoHS, waardoor het ideaal is voor instrumentenpanelen, huishoudelijke apparaten, digitale indicatoren, LED-klokdisplays en set-topboxen.

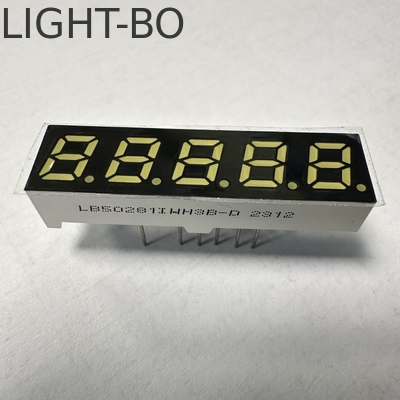

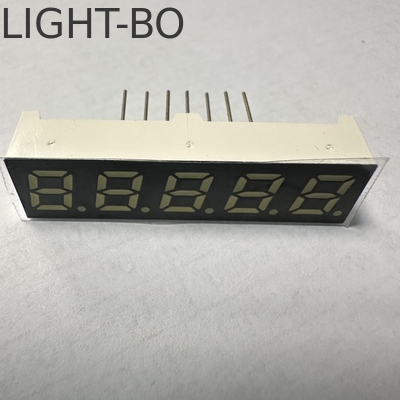

Productbeeld

Belangrijkste kenmerken

5-cijferig compact ontwerp:0.28-inch (7mm) karakterhoogte en 38,6×10,2×8mm afmetingen bieden voldoende ruimte voor uitgebreide numerieke aflezen (bijv. tijdstempels,codes) zonder overtollige ruimte in te nemen, perfect voor set-top-boxen en LED-klokken.

Ultrahelder witte uitstoot:Levendig wit licht met een intensiteit van 120-160 mcd zorgt voor een hoog zicht in zowel heldere als zwakke omgevingen, met een uniforme verlichting over alle 5 cijfers voor een scherpe weergave.

Hoogcontrast esthetiek:Witte segmenten op een zwart oppervlak verbeteren de leesbaarheid en zorgen ervoor dat de cijfers duidelijk opvallen.

Energie-efficiëntie:Een lage voorspanning (2,8 - 3,2 V/LED) en een geoptimaliseerde stroom (5 - 10 mA/LED) minimaliseren het stroomverbruik, in combinatie met een stabiele prestatie voor langdurige betrouwbaarheid.

Makkelijke integratie:Gemeenschappelijke anodeconfiguratie, IC-compatibiliteit en eenvoudige assemblage stroomlijnen de installatie in pc-boards, waardoor de fabricagekomplexiteit wordt verminderd.

Duurzaam en conform:De lange levensduur, de naleving van RoHS en de slijtvastheid zorgen voor veiligheid en betrouwbaarheid in huishoudelijke en industriële toepassingen.

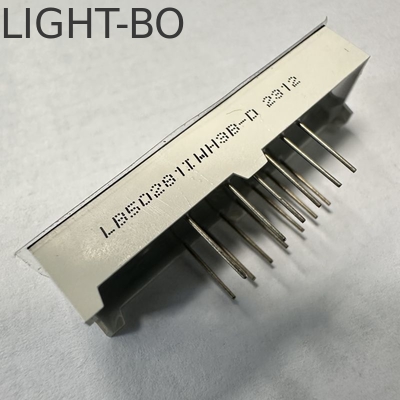

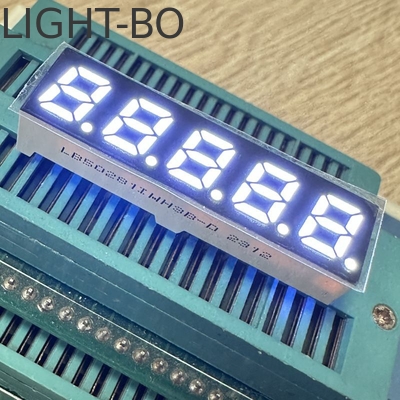

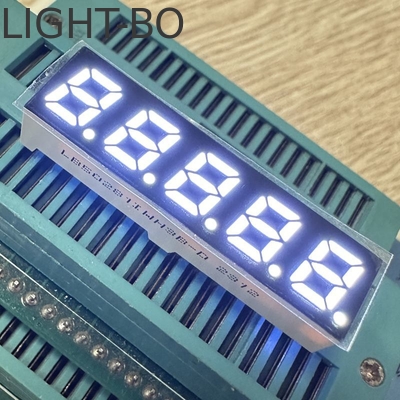

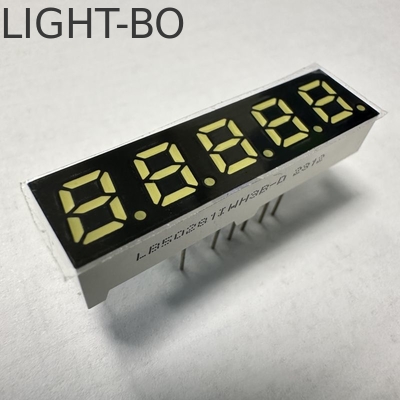

Detailbeeld

Technische specificaties

Toepassingen

Ideaal voor:

Instrumentenpanelen en meercijferige indicatoren

Huishoudelijke apparaten (compacte numerieke displays)

Digitale indicatoren en LED-klokdisplays

Set-top-boxen en elektronische apparaten waarvoor vijfcijferige aflezen nodig zijn

• Absolute maximale waarden ((Ta=25oC)

  Parameter	Symbool	Ratings	Eenheid
  Vooruitstroming ((per dobbelsteen)	Ipm	20	mA
  Omgekeerde spanning ((per dobbelsteen)	Vr	5	V
  Krachtverlies per dobbelsteen	Pm	80	mW
  Werktemperatuurbereik	Topr	-40~+85	oC
  Temperatuurbereik voor opslag	Tstg	-40~+85	oC
  Temperatuur van de soldeer ((≤ 3 seconden)	De	260	oC

  Code: Geel-groen-J

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	30		40	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	569		574	nm



  Code:Amber/Geel -Y

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.5	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	60		80	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	585		595	nm



  Code: Oranje -F

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	60		80	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	600		605	nm



  Code: Super helderrood -R

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	50		60	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	630		635	nm



  Code: Ultra Bright Red - UR

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	80		100	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	625		635	nm



  Code:Pure Green -G

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.6		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		180	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	515		525	nm


  Code: Ultra Bright Blue - BH

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		140	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	460		465	nm

•

• Code:Ultra Bright White -WH

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		140	MCD
  LED-kleurtemperatuur	K	Als = 10mA	5500	20	6800	K
  Chromatische coördinaten	X/Y	Als = 10mA	0.29,0.32		0.30,0.33	nm

•

    Shenzhen Guangzhibao Technology Co., Ltd. (merk: Light-Bo)opgericht in 2006, Een bedrijf dat R & D, productie en verkoop van opto-elektronica LED-displays integreert. ISO 9001 2015 Quality Management Systems gecertificeerd bedrijf.Met meer dan 15 jaar OEM en ODM ervaring .
   LightBoheeft zich ertoe verbonden oplossingen op maat van hoge kwaliteit en lage kosten te leveren om klanten te helpen kosten te verlagen en het concurrentievermogen te vergroten.

7 segmenten LED-display, aangepast LED-display, numeriek LED-display, dot matrix LED-display,Deze apparaten worden veel gebruikt voor huishoudelijke apparaten,temperatuurindicatoren,vochtigheidsindicatoren,koelkastcontroller, thernostatsindicator,verwarming en koelingcontrole enzovoort.

FAQ ((Vaak gestelde vragen)
Q1 Bent u een handelsonderneming of een fabrikant?
A: We zijn een originele fabrikant met meer dan 20 jaar ervaring in opto-elektronisch LED display.
Q2 Wat zijn uw belangrijkste producten?
A: Onze belangrijkste producten zijn onder meer: 7 Segment LED Display, SMD LED Display, Dot Matrix LED Display, Arrow LED Display, Custom Design LED Display, LED light bar, Through hole led, SMD LEDs, LED Backlights,enzovoort..
Q3 Wat is uw MOQ?
A: Onze MOQ is 1000 stuks, we kunnen ook monsterorders en kleine bestellingen met minder hoeveelheid dan onze MOQ accepteren.
Q4 Voordat ik bestel, kan ik wat monsters krijgen voor testen?
A: Ja. We kunnen 5-10 gratis monsters leveren voor uw testen, maar de vrachtkosten worden door de klant gedragen.
V5 Hoe lang is uw levertijd?
A: Levertijd: Ongeveer 10-20 dagen, afhankelijk van de hoeveelheid bestelling en de grondstoffen.
We kunnen ons productieplan aanpassen om het binnen 7-10 dagen klaar te maken.
Q6 Wat zijn uw betalingsvoorwaarden?
A: Wij accepteren bankoverdracht, T/T, Western Union en Paypal met een klein bedrag.
Q7 Kunt u mij de FOB-prijzen aangeven?
A: Ja, we kunnen u prijzen aanbieden op basis van de incoterms EXW, FOB, CIF, DDP.
Q8 Hoe kan ik uw catalogus en prijslijst krijgen?
A: Ja, laat ons uw e-mailadres weten of neem rechtstreeks contact met ons op voor onze catalogus en prijslijst.
Q9 Kan ik de prijzen onderhandelen?
A: Ja, we kunnen kortingen overwegen voor bulkbestellingen.
Q10 Hoeveel zijn de verzendkosten?
A: Het hangt af van de grootte van uw zending en de verzendmethode.
We zullen u de kosten aanbieden zoals u gevraagd hebt.
Q11 Kunt u producten op maat ontwerpen?
A: Ja, OEM&ODM service zijn beschikbaar. We kunnen de maten, led kleur en functionele iconen aanpassen volgens uw vereisten.
Q12 Als ik mijn ontwerp stuur, kun je het dan alleen voor mij maken en het aan niemand anders laten zien?
A: Ja, we zullen het niet laten zien of aan anderen verkopen zonder uw toestemming.
Q13 Wat is de levertijd voor de monsters voor aangepaste producten?
A: De levertijd voor monsters is ongeveer 20-25 werkdagen na ontvangst van de kosten van de malen en goedkeuring van de malen van klanten.
V14 Wat zijn de verzendmethoden?
A: We verzenden de goederen doorgaans per DHL, FEDEX, UPS, EMS, BY AIR, BY SEA, etc. U kunt ook de andere manier kiezen die het beste voor u is.

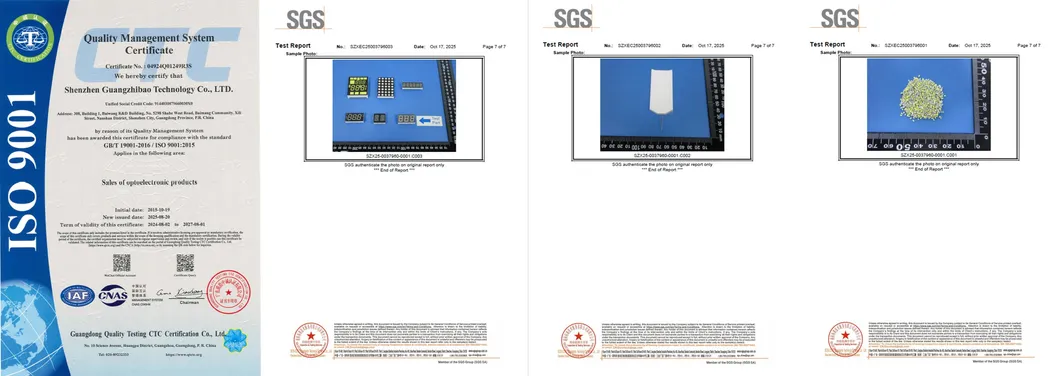

Q15 Hoe verzekert u de kwaliteit van uw producten?
