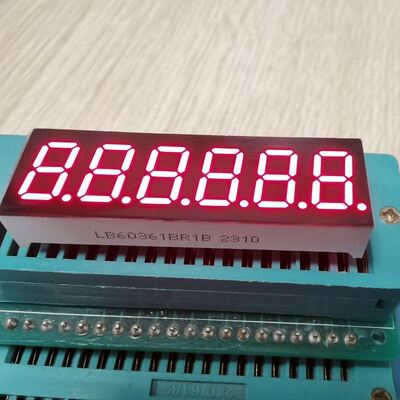

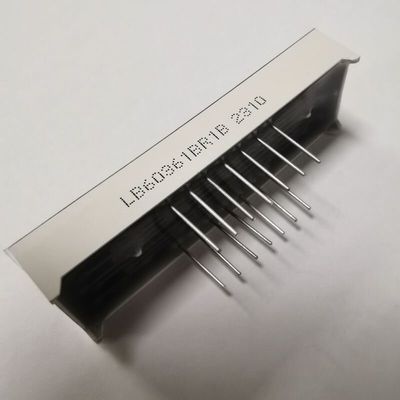

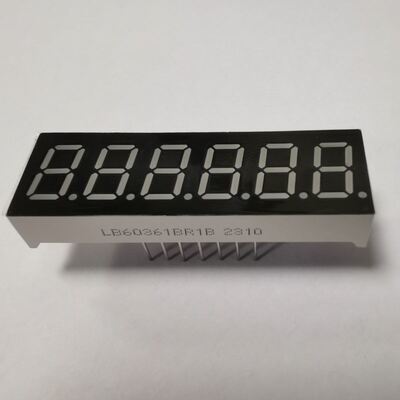

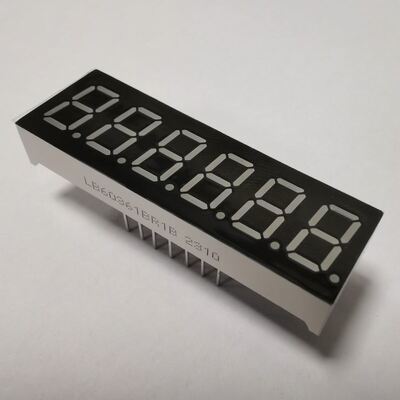

Super Helder Rood 9.2mm 6 Cijfers 7 Segment LED Display Common Anode voor Digitale Countdown Timer

• Cijferhoogte: 9,2 mm (0,36 inch)
  Buitenafmetingen: 43,5 x 14,0 x 7 mm - Compact en efficiënt
  • Common Anode Ontwerp
  • Vervaardigd met witte segmenten, zwart oppervlak voor optimaal contrast
  • Golflengte: 630-635 nm
  Lichtintensiteit: 50-60 MCD voor duidelijke zichtbaarheid
  Voorwaartse spanning: 1,8-2,2 V/LED
  • Voorwaartse stroom: 5-10 mA/LED
  Aangepaste emissiekleuren: rood, blauw, geelgroen, puur groen, amber, oranje, geel en wit

•
  • Hoge lichtintensiteit en ongeëvenaarde betrouwbaarheid
  • Energiezuinig met laag stroomverbruik
  • Extreem lage stroomafname voor verbeterde efficiëntie
  • Lage ontwikkelingskosten voor budgetvriendelijke oplossingen
  • Levert elke keer stabiele prestaties
  • Continue uniforme segmenten voor consistente weergave
  • Lange levensduur garandeert duurzaamheid en prestaties
  • Eenvoudige montage voor snelle installatie
  • IC-compatibel voor naadloze integratie
  • Certificaat: RoHS-conform

  Toepassing: Veel gebruikt voor instrumentenpanelen, huishoudelijke apparaten, digitale temperatuur-/vochtigheidsindicatoren enzovoort.

•

Productparameters

Absolute maximale waarden (Ta=25ºC)

​

Parameter	Symbool	Waarden	Eenheid
Voorwaartse stroom (per dobbelsteen)	Ipm	20	mA
Omgekeerde spanning (per dobbelsteen)	Vr	5	V
Vermogensdissipatie (per dobbelsteen)	Pm	80	mW
Bedrijfstemperatuurbereik	Topr	-40~+85	ºC
Opslagtemperatuurbereik	Tstg	-40~+85	ºC
Soldeertemperatuur (≤3 seconden)	Th	260	ºC

​Code: Geelgroen - J

​

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.4	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	30		40	mcd
Spectrumbreedte op halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	569		574	nm

​Code: Amber/Geel - Y

​

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.5	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	60		80	mcd
Spectrumbreedte op halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	585		595	nm

​Code: Oranje - F

​

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.4	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	60		80	mcd
Spectrumbreedte op halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	600		605	nm

​Code: Superhelder Rood - R

​

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	50		60	mcd
Spectrumbreedte op halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	630		635	nm

​Code: Ultrahelder Rood - UR

​

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	1.8		2.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	80		100	mcd
Spectrumbreedte op halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	625		635	nm

​Code: Puur Groen - G

​

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	2.6		3.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	120		180	mcd
Spectrumbreedte op halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	515		525	nm

​Code: Ultrahelder Blauw - BH

​

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	2.8		3.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	120		140	mcd
Spectrumbreedte op halve waarde	△λ	If=10mA		20		nm
Golflengte	Dλ	If=10mA	460		465	nm

​Code: Ultrahelder Wit - WH

​

Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
Voorwaartse spanning	Vf	If=10mA	2.8		3.2	V
Omgekeerde spanning	Vr	Ir=10uA	5			V
Lichtintensiteit	Iv	If=10mA	120		140	mcd
LED-kleurtemperatuur	K	If=10mA	5500	20	6800	K
Chromaticiteitscoördinaten	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

​
SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MERK: LIGHT-BO) Opgericht in 2006. Een pioniersbedrijf in R&D, productie en verkoop van opto-elektronische LED-displays. Gecertificeerd met ISO 9001:2015 kwaliteitsmanagementsystemen. Met meer dan 15 jaar OEM- en ODM-ervaring.
LIGHTBO zet zich in voor het aanbieden van hoogwaardige en kosteneffectieve aangepaste oplossingen, waardoor klanten kosten kunnen besparen en hun concurrentievermogen kunnen vergroten.

Producttoepassingen

7-segment LED-display, aangepast LED-display, numeriek LED-display, dot matrix LED-display, veelvuldig gebruikt in huishoudelijke apparaten, temperatuurindicatoren, vochtigheidsindicatoren, koelkastregelaars, thermostaten en verwarmings- en koelregelingen, onder andere.
