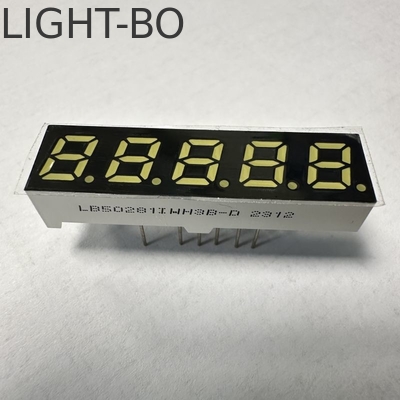

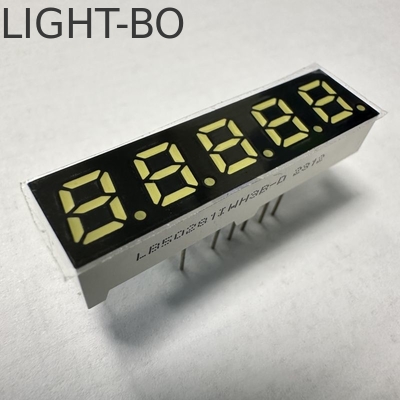

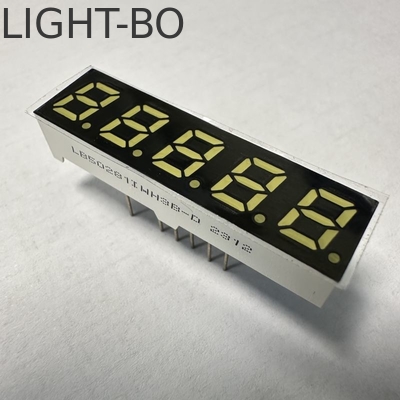

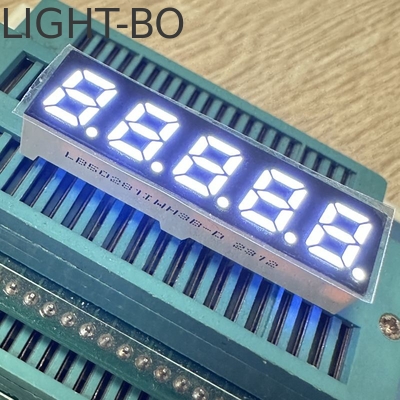

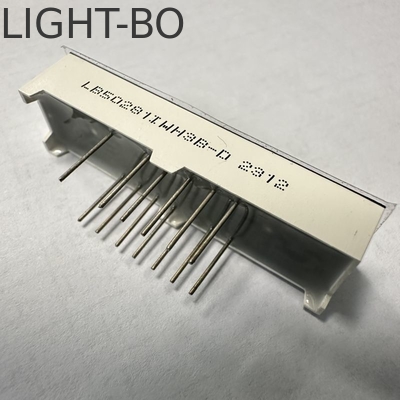

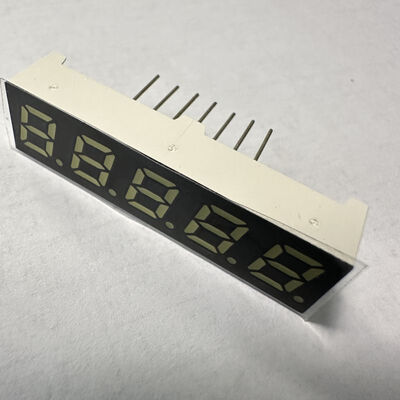

5 cijfers 7 mm 7 segment LED-scherm Gewone anode Ultra helder wit voor frequentieomzetter

5-cijferig 7 mm 7-segment LED-display met gemeenschappelijke anode, ultrahelder wit voor frequentieomvormer

• Specificaties:

• Display: 5 cijfers, 0,28 inch 7-segment LED-display

• Karakterhoogte: 7 mm (0,28 inch)

• Buitenafmetingen: 38,6*10,2*8 mm

• witte segmenten zwarte ondergrond

• Met Gemeenschappelijke Anode

• Uitzendkleur: Ultrahelder wit

• Lichtintensiteit: 120-160 mcd

• Voorwaartse spanning: 2,8-3,2V/led

• Voorwaartse stroom: 5-10mA/led

• Kleuren: rood, blauw, geelgroen, puur groen, amber, oranje en puur wit

• Absolute maximale waarden (Ta=25°C)

  Parameter	Symbool	Waarden	Eenheid
  Voorwaartse stroom (per chip)	Ipm	20	mA
  Omgekeerde spanning (per chip)	Vr	5	V
  Vermogensdissipatie (per chip)	Pm	80	mW
  Bedrijfstemperatuurbereik	Topr	-40~+85	°C
  Opslagtemperatuurbereik	Tstg	-40~+85	°C
  Soldeertemperatuur (≤3 seconden)	Th	260	°C




  Code: Geelgroen - J

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtintensiteit	Iv	If=10mA	30		40	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	569		574	nm




  Code: Amber/Geel - Y

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,5	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtintensiteit	Iv	If=10mA	60		80	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	585		595	nm




  Code: Oranje - F

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtintensiteit	Iv	If=10mA	60		80	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	600		605	nm




  Code: Superhelder Rood - R

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtintensiteit	Iv	If=10mA	50		60	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	630		635	nm




  Code: Ultrahelder Rood - UR

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtintensiteit	Iv	If=10mA	80		100	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	625		635	nm




  Code: Puur Groen - G

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2,6		3,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtintensiteit	Iv	If=10mA	120		180	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	515		525	nm




  Code: Ultrahelder Blauw - BH

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2,8		3,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtintensiteit	Iv	If=10mA	120		140	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	460		465	nm




  Code: Ultrahelder Wit - WH

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2,8		3,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtintensiteit	Iv	If=10mA	120		140	mcd
  LED-kleurtemperatuur	K	If=10mA	5500	20	6800	K
  Kleurcoördinaten	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

• Hoge lichtintensiteit en betrouwbaarheid

• Laag energieverbruik

• Extreem lage stroom

• Stabiele prestaties

• Lange levensduur

• Eenvoudig te monteren

• IC-compatibel

• Voldoet aan RoHS

• Toepassingen:

• Veel gebruikt voor instrumentenpanelen, huishoudelijke apparaten, digitale indicatoren, LED-klokdisplays en set-topboxen, etc.

Producttoepassingen

7-segment LED-display, Aangepast LED-display, Numeriek LED-display, Dot matrix LED-display, veel gebruikt voor huishoudelijke apparaten, temperatuurindicatoren, vochtigheidsindicatoren, koelkastregelaars, thermostatenindicatoren, verwarmings- en koelregeling, enz.

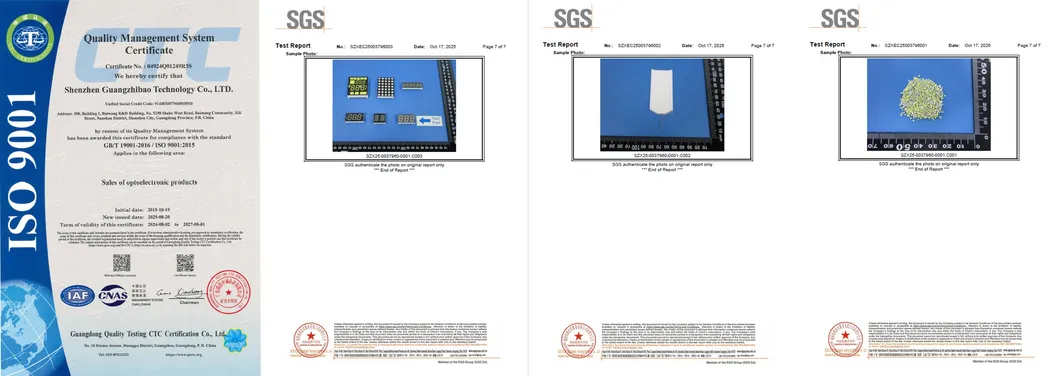

Certificeringen
