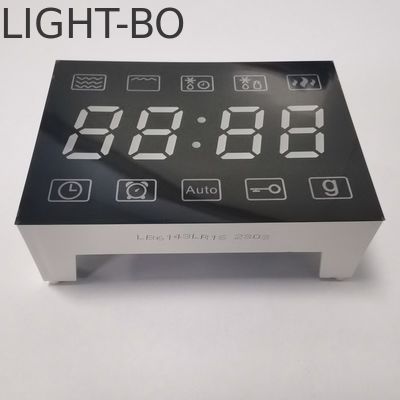

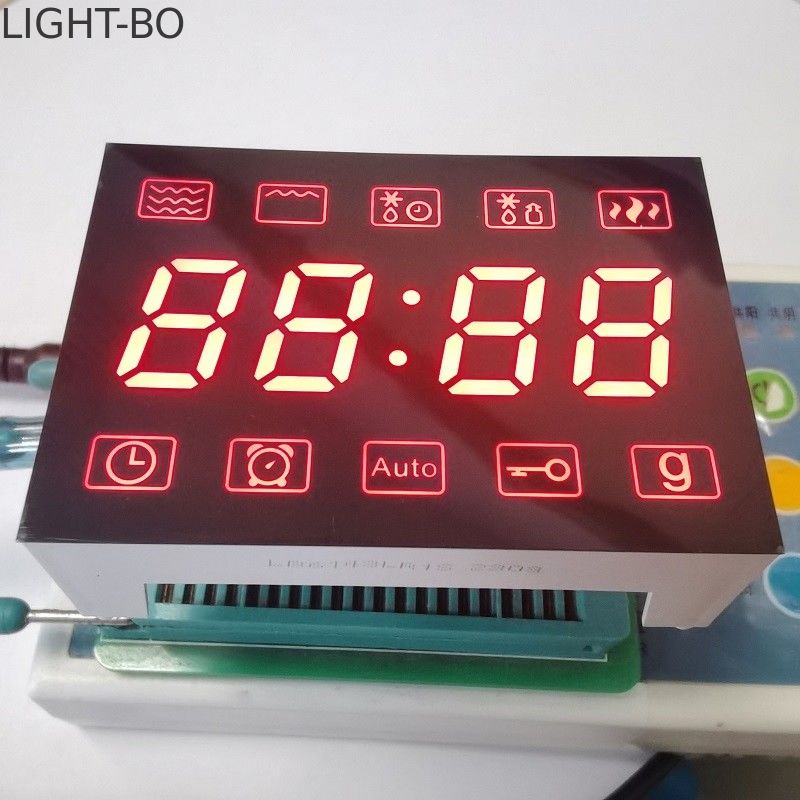

Ultra-rood 7-segment LED-scherm met 4 cijfers gemeenschappelijke kathode Fo Microwave Control

• Absolute maximale waarden ((Ta=25oC)

  Parameter	Symbool	Ratings	Eenheid
  Vooruitstroming ((per dobbelsteen)	Ipm	20	mA
  Omgekeerde spanning ((per dobbelsteen)	Vr	5	V
  Krachtverlies per dobbelsteen	Pm	80	mW
  Werktemperatuurbereik	Topr	-40~+85	oC
  Temperatuurbereik voor opslag	Tstg	-40~+85	oC
  Temperatuur van de soldeer ((≤ 3 seconden)	De	260	oC

  Code: Geel-groen-J

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	30		40	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	569		574	nm



  Code:Amber/Geel -Y

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.5	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	60		80	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	585		595	nm



  Code: Oranje -F

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	60		80	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	600		605	nm



  Code: Super helderrood -R

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	50		60	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	630		635	nm



  Code: Ultra Bright Red - UR

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	80		100	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	625		635	nm



  Code:Pure Green -G

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.6		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		180	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	515		525	nm


  Code: Ultra Bright Blue - BH

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		140	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	460		465	nm

•

• Code:Ultra Bright White -WH

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		140	MCD
  LED-kleurtemperatuur	K	Als = 10mA	5500	20	6800	K
  Chromatische coördinaten	X/Y	Als = 10mA	0.29,0.32		0.30,0.33	nm

•

Toepassing van segment-LED-displays

-- Audioapparatuur of instrumentenpanelen;

-- Algemeen gebruik voor digitale indicatoren;

-- Multimediaproducten;

-- Bankwisselkoersweergave;

-- LED-klokscherm;

-- Display voor benzinestations en andere verschillende display-ruimtes van apparatuur/machines.
