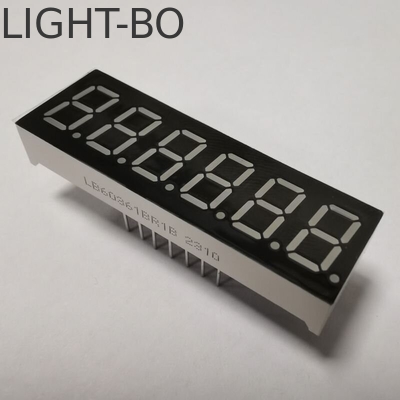

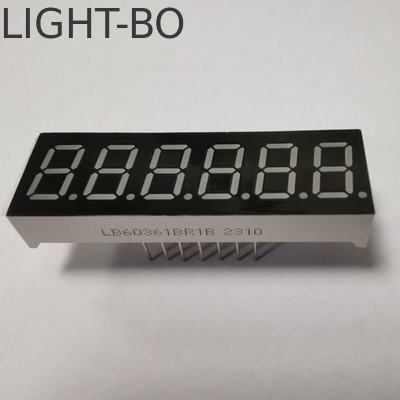

6 cijfers 9,2 mm Ultra Bright White 7 Segment LED Display Gemeenschappelijke katode voor digitale countdown timer

6-cijferig 9,2 mm ultraheld wit 7-segment LED-display met gemeenschappelijke kathode voor digitale afteltimer

• • Productomschrijving

  • Cijferhoogte: 9,2 mm (0,36 inch)
    Buitenafmetingen: 43,5 x 14,0 x 7 mm
    Gemeenschappelijke kathode
    Gemaakt met witte segmenten, zwart oppervlak
    Weergavekleur: ultraheld wit
    X/Y: 0,29-0,31
    Lichtintensiteit: 120-140MCD
    Voorwaartse spanning: 2,8-3,2V/led
    Voorwaartse stroom: 5-10mA/LED

    Aangepaste emissiekleuren: rood, blauw, geelgroen, puur groen, amber, oranje, geel en wit
    Hoge lichtintensiteit en betrouwbaarheid
    Laag stroomverbruik
    Extreem lage stroom
    Lage ontwikkelingskosten
    Stabiele prestaties
    Continue uniforme segmenten
    Lange levensduur
    Eenvoudige montage
    IC-compatibel
    Certificaat: RoHS-conform

    Toepassing: Veel gebruikt voor instrumentenpanelen, huishoudelijke apparaten, digitale temperatuur-/vochtigheidsindicatoren enzovoort.

• Productparameters

  • Absolute maximale waarden (Ta=25℃)

    Parameter	Symbool	Waarden	Eenheid
    Voorwaartse stroom (per dobbelsteen)	Ipm	20	mA
    Omgekeerde spanning (per dobbelsteen)	Vr	5	V
    Vermogensdissipatie (per dobbelsteen)	Pm	80	mW
    Bedrijfstemperatuurbereik	Topr	-40~+85	℃
    Opslagtemperatuurbereik	Tstg	-40~+85	℃
    Soldeertemperatuur (≤3 seconden)	Th	260	℃



    Code: Geelgroen - J

    Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
    Voorwaartse spanning	Vf	If=10mA	1,8		2,4	V
    Omgekeerde spanning	Vr	Ir=10uA	5			V
    Lichtintensiteit	Iv	If=10mA	30		40	mcd
    Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
    Golflengte	λD	If=10mA	569		574	nm




    Code: Amber/Geel -Y

    Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
    Voorwaartse spanning	Vf	If=10mA	1,8		2,5	V
    Omgekeerde spanning	Vr	Ir=10uA	5			V
    Lichtintensiteit	Iv	If=10mA	60		80	mcd
    Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
    Golflengte	λD	If=10mA	585		595	nm




    Code: Oranje -F

    Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
    Voorwaartse spanning	Vf	If=10mA	1,8		2,4	V
    Omgekeerde spanning	Vr	Ir=10uA	5			V
    Lichtintensiteit	Iv	If=10mA	60		80	mcd
    Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
    Golflengte	λD	If=10mA	600		605	nm




    Code: Superhelder Rood -R

    Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
    Voorwaartse spanning	Vf	If=10mA	1,8		2,2	V
    Omgekeerde spanning	Vr	Ir=10uA	5			V
    Lichtintensiteit	Iv	If=10mA	50		60	mcd
    Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
    Golflengte	λD	If=10mA	630		635	nm




    Code: Ultraheld Rood -UR

    Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
    Voorwaartse spanning	Vf	If=10mA	1,8		2,2	V
    Omgekeerde spanning	Vr	Ir=10uA	5			V
    Lichtintensiteit	Iv	If=10mA	80		100	mcd
    Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
    Golflengte	λD	If=10mA	625		635	nm




    Code: Puur Groen -G

    Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
    Voorwaartse spanning	Vf	If=10mA	2,6		3,2	V
    Omgekeerde spanning	Vr	Ir=10uA	5			V
    Lichtintensiteit	Iv	If=10mA	120		180	mcd
    Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
    Golflengte	λD	If=10mA	515		525	nm


    Code: Ultraheld Blauw -BH

    Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
    Voorwaartse spanning	Vf	If=10mA	2,8		3,2	V
    Omgekeerde spanning	Vr	Ir=10uA	5			V
    Lichtintensiteit	Iv	If=10mA	120		140	mcd
    Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
    Golflengte	λD	If=10mA	460		465	nm

  • Code: Ultraheld Wit -WH

    Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
    Voorwaartse spanning	Vf	If=10mA	2,8		3,2	V
    Omgekeerde spanning	Vr	Ir=10uA	5			V
    Lichtintensiteit	Iv	If=10mA	120		140	mcd
    LED-kleurtemperatuur	K	If=10mA	5500	20	6800	K
    Chromatische coördinaten	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

  •
