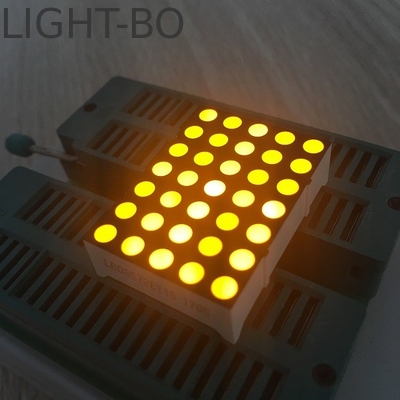

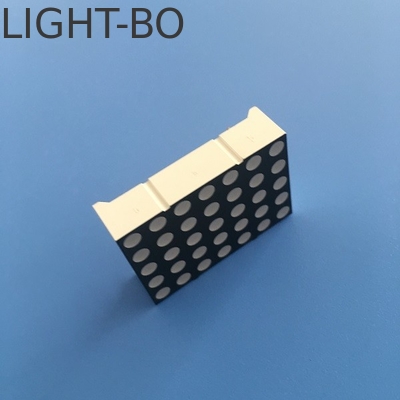

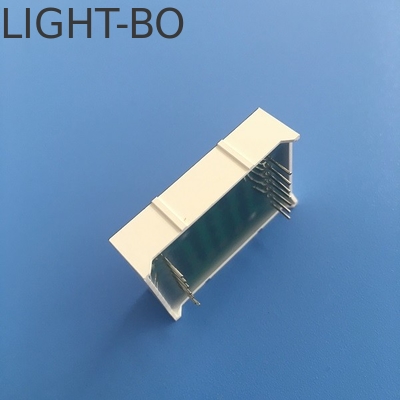

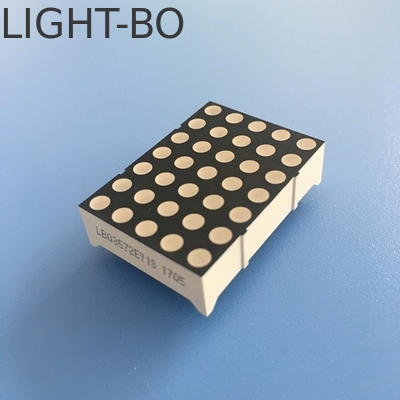

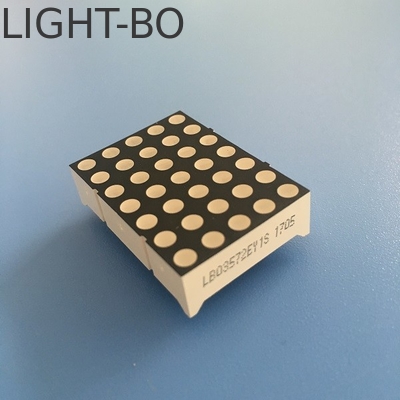

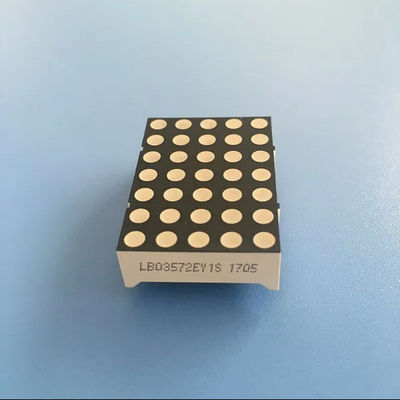

DOT Matrix LED Display 3 mm Super heldergeel voor bewegende borden/borden

Dot matrix LED-display 3 mmSuper helder geelvoor bewegwijzering/berichtborden

• Buitenafmetingen:22,75 x 31,8 x 8,5 mm

• Diameter voor dot: 3,0 mm

• Witte dots, zwart oppervlak

• Rij Anode, Kolom Kathode

• Uitzendkleur: Superhelder geel

• Golflengte: 585-595 nm

• Lichtsterkte: 70-80 mcd

• Voorwaartse spanning: 1,8-2,5 V/dot

• Voorwaartse stroom: 5-10 mA

• Hoge lichtsterkte

• Met hoge efficiëntie en laag stroomverbruik

• Extreem lage stroom

• Grote kijkhoek verticaal en horizontaal

• Stabiele prestaties

• Goede consistentie

• Lange levensduur

• Eenvoudige montage

• IC Compatibel

• Voldoet aan RoHS

• Uitzendkleuren: verkrijgbaar in rood, blauw, groen, amber, oranje, puur groen en puur wit

• Absolute maximale waarden (Ta=25°C)

  Parameter	Symbool	Waarden	Eenheid
  Voorwaartse stroom (per chip)	Ipm	20	mA
  Omgekeerde spanning (per chip)	Vr	5	V
  Vermogensdissipatie (per chip)	Pm	80	mW
  Bedrijfstemperatuurbereik	Topr	-40~+85	°C
  Opslagtemperatuurbereik	Tstg	-40~+85	°C
  Soldeertemperatuur (≤3 seconden)	Th	260	°C

  Code: Geel Groen - J

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	30		40	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	569		574	nm



  Code: Amber/Geel - Y

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,5	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	60		80	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	585		595	nm



  Code: Oranje - F

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	60		80	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	600		605	nm



  Code: Super Helder Rood - R

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	50		60	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	630		635	nm



  Code: Ultra Helder Rood - UR

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1,8		2,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	80		100	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	625		635	nm



  Code: Puur Groen - G

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2,6		3,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	120		180	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	515		525	nm


  Code: Ultra Helder Blauw - BH

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2,8		3,2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	120		140	mcd
  Spectrumbreedte op halve waarde	Δλ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	460		465	nm

•
•

• TOEPASSING:

• Geschikt voor liftvloeraanduidingen, positie-indicatoren, digitale displays en weergaveschermen, bewegwijzering, berichtborden enzovoort.

•

• Industriële apparatuur

  Industriële ovens, betrouwbaarheidstestapparatuur, analytische instrumenten, procesregelapparatuur, test- en meetinstrumenten, temperatuurregelaars, programmeerbare logische controllers, beveiligingssystemen
