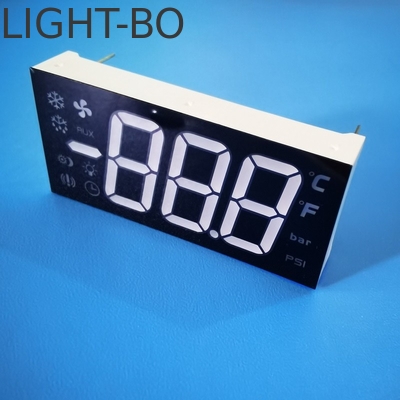

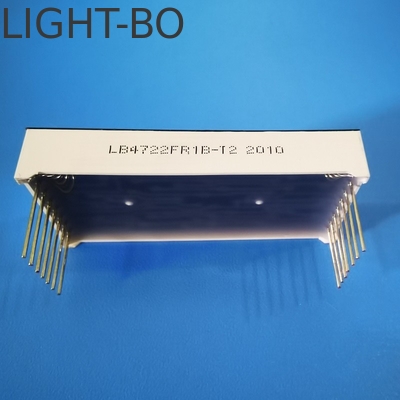

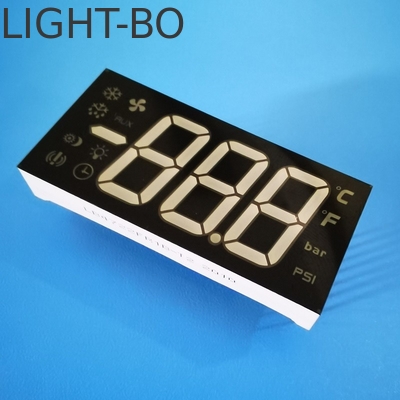

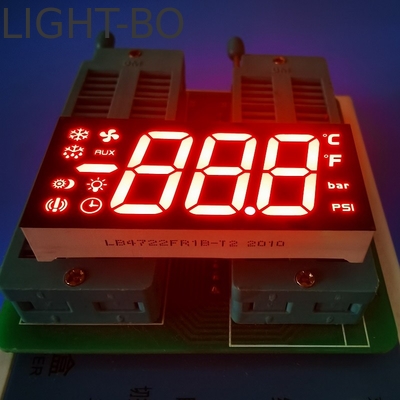

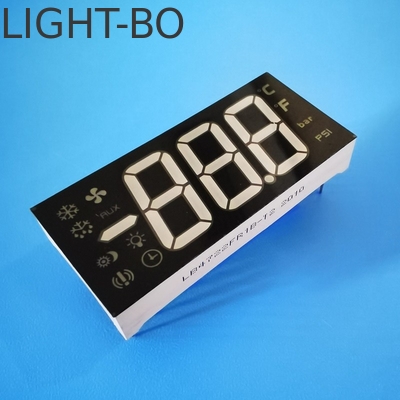

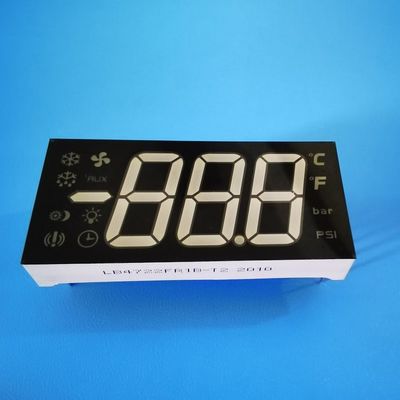

Ultra helderrood 3-cijferig 7-segment LED-display Gemeenschappelijke kathode voor koelpaneel

Ultra helderrood 3-cijferig 7-segment LED-display Gemeenschappelijke kathode voor koelpaneel

• Buitenafmetingen: 47 x 22 x 8 mm

•

• Polariteit: gemeenschappelijke kathode

•

• Afzendkleur: ultra helderrood

•

• golflengte: 620-625 nm

•

• Lichtsterkte: 80-100 mcd

•

• Voorste spanning: 1,8-2,3 V/LED

•

• Voorstroming: 5-10mA/LED

• met gele segmenten en een zwart oppervlak met film

• Uitstralende kleuren:beschikbaar in rood, blauw, groen, wit, amber, geel en oranje, meerkleurig

• Absolute maximale waarden ((Ta=25oC)

  Parameter	Symbool	Ratings	Eenheid
  Vooruitstroming ((per dobbelsteen)	Ipm	20	mA
  Omgekeerde spanning ((per dobbelsteen)	Vr	5	V
  Krachtverlies per dobbelsteen	Pm	80	mW
  Werktemperatuurbereik	Topr	-40~+85	oC
  Temperatuurbereik voor opslag	Tstg	-40~+85	oC
  Temperatuur van de soldeer ((≤ 3 seconden)	De	260	oC



  Code: Geel-groen-J

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	30		40	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	569		574	nm



  Code:Amber/Geel -Y

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.5	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	60		80	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	585		595	nm



  Code: Oranje -F

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.4	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	60		80	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	600		605	nm



  Code: Super helderrood -R

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	50		60	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	630		635	nm



  Code: Ultra Bright Red - UR

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	1.8		2.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	80		100	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	625		635	nm



  Code:Pure Green -G

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.6		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		180	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	515		525	nm



  Code: Ultra Bright Blue - BH

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		140	MCD
  Spectrum met een halve waarde	△λ	Als = 10mA		20		nm
  Waallengte	Dλ	Als = 10mA	460		465	nm



  Code:Ultra Bright White -WH

  Parameter	Symbool	Voorwaarde	Min.	Type	Maximaal	Eenheid
  Voorspanning	Vf	Als = 10mA	2.8		3.2	V
  Omgekeerde spanning	Vr	Ir=10uA	5			V
  Luchtsterkte	IV.	Als = 10mA	120		140	MCD
  LED-kleurtemperatuur	K	Als = 10mA	5500	20	6800	K
  Chromatische coördinaten	X/Y	Als = 10mA	0.29,0.32		0.30,0.33	nm



• Hoge lichtsterkte en betrouwbaarheid

• Laag energieverbruik

• Stabiele prestaties

• Lange levensduur

• Gemakkelijk te monteren

• IC-compatibel

• Certificaat: RoHS

•

• Toepassingen:

• Huishoudelijke elektronische apparaten, airconditioning, koelkastindicatoren, koelkastcontrole, koelingscontrole, verwarmingscontrole, enzovoort.

• Huishoudelijke elektronische apparaten, airconditioning, airconditioning controller, koelkastindicatoren, koelkast
