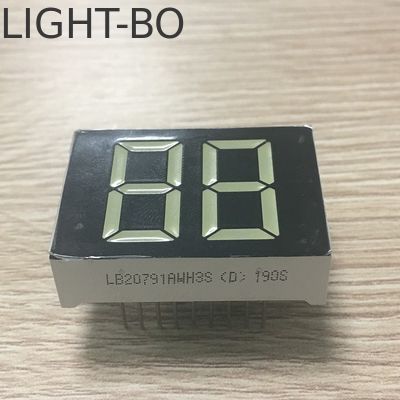

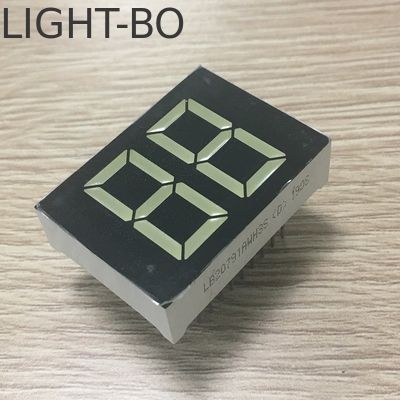

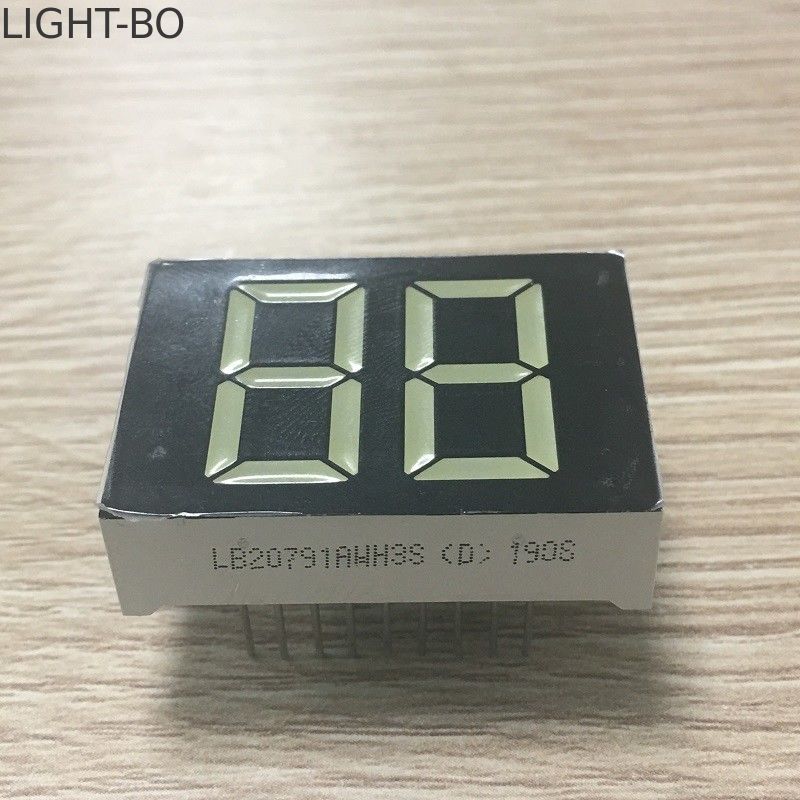

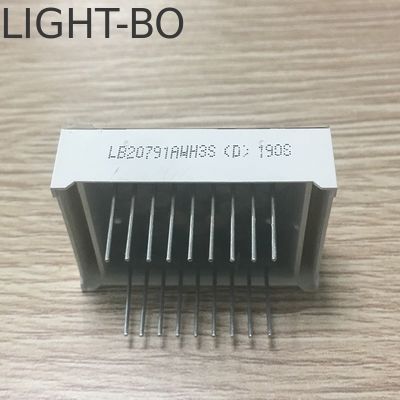

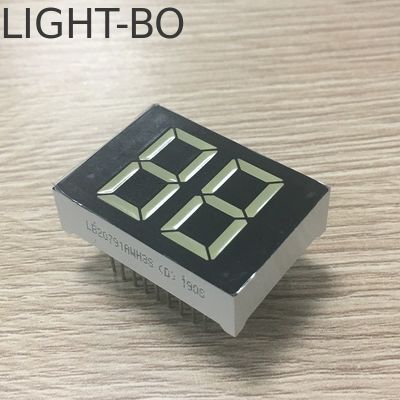

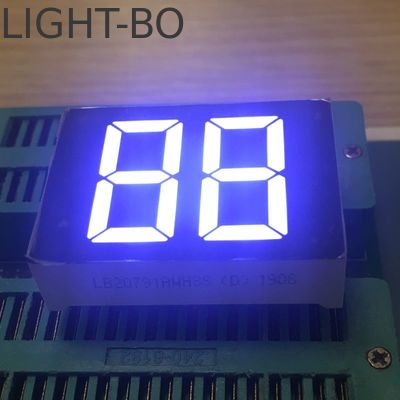

Ultra helder Rood Gewone anode 20 mm Wit 2 cijfers 7 Segment LED Display

Ultra helder Rode Gemeenschappelijke Anode 20mm Wit 2 Cijferig 7 Segment LED Display

• Aangepast dual digit 7 segment led display

• Buitenafmetingen: 35.8*25.8*10mm

• Cijferhoogte: 20mm (0.79 inch)

• Polariteit: Gemeenschappelijke anode

• Gele segmenten zwart oppervlak

• Emitting kleur: ultra helder wit

• X / Y: 0.29-0.31

• Lichtsterkte: 120-140mcd

• Voorwaartse spanning: 2.8-3.2V/led

• Voorwaartse stroom: 5-10mA/led


• Hoge lichtsterkte

• Laag stroomverbruik

• Extreem lage stroom

• Stabiele prestaties

• Brede kijkhoek

• Continue uniforme segmenten

• Lange levensduur

• Snelle warmteafvoer

• IC Compatibel

• Eenvoudige montage

• Voldoet aan RoHS-conformiteit

• Absolute maximale waarden (Ta=25ºC)

• Parameter	Symbool	Waarden	Eenheid
  Voorwaartse stroom (per diode)	Ipm	20	mA
  Reverse spanning (per diode)	Vr	5	V
  Vermogensdissipatie (per diode)	Pm	80	mW
  Bedrijfstemperatuurbereik	Topr	-40~+85	ºC
  Opslagtemperatuurbereik	Tstg	-40~+85	ºC
  Soldeertemperatuur (≤3 seconden)	Th	260	ºC



  Code: Geel Groen - J

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.4	V
  Reverse spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	30		40	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	569		574	nm



  Code: Amber/Geel -Y

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.5	V
  Reverse spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	60		80	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	585		595	nm



  Code: Oranje -F

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.4	V
  Reverse spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	60		80	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	600		605	nm



  Code: Super Helder Rood -R

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.2	V
  Reverse spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	50		60	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	630		635	nm



  Code: Ultra Helder Rood -UR

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	1.8		2.2	V
  Reverse spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	80		100	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	625		635	nm



  Code: Puur Groen -G

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2.6		3.2	V
  Reverse spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	120		180	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	515		525	nm



  Code: Ultra Helder Blauw -BH

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2.8		3.2	V
  Reverse spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	120		140	mcd
  Spectrum met halve waarde	△λ	If=10mA		20		nm
  Golflengte	Dλ	If=10mA	460		465	nm



  Code: Ultra Helder Wit -WH

  Parameter	Symbool	Conditie	Min	Typ	Max	Eenheid
  Voorwaartse spanning	Vf	If=10mA	2.8		3.2	V
  Reverse spanning	Vr	Ir=10uA	5			V
  Lichtsterkte	Iv	If=10mA	120		140	mcd
  LED kleurtemperatuur	K	If=10mA	5500	20	6800	K
  Chromatische coördinaten	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

          Toepassingen:
         Veel gebruikt voor temperatuurregelaars en digitale indicatoren, huishoudelijke apparaten, instrumentenpanelen enzovoort.
